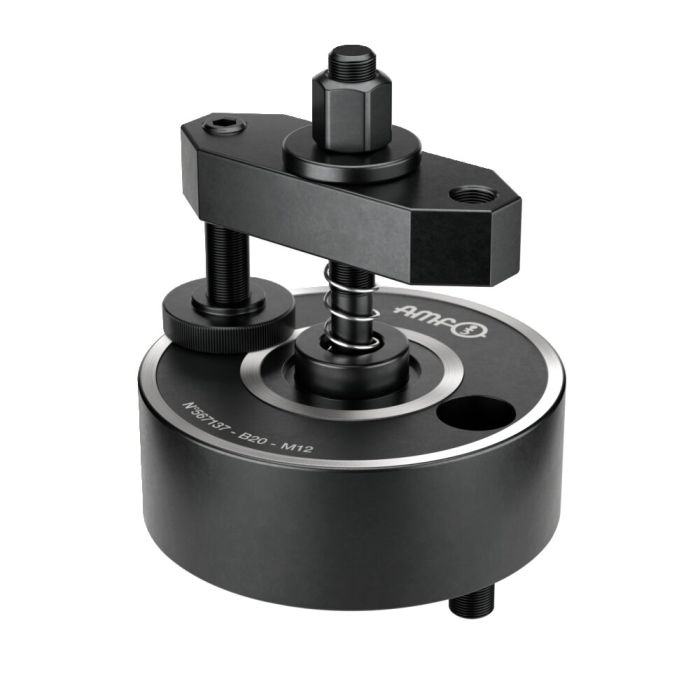

Adaptateur avec brides droites

Utilisation:
L’adaptateur avec brides droites est utilisé pour réaliser le premier bridage d’une pièce à usiner à l’aide d’un système modulaire d’AMF. Pour cela, l’adaptateur peut être bridé sur des éléments de base ou intermédiaires de taille B10 et B20 ou sur des modules de serrage BH10, BP10, BH20, BP20.
L’adaptateur dispose d’une butée intégrée pour la pièce à usiner et d’un élément d’appui à ressort permettant de maintenir la bride en position et ainsi de faciliter la manipulation. La hauteur de serrage peut être réglée de manière variable et différents patins d’appui peuvent être adaptés à la bride.

Remarque:
Les vis de fixation sont comprises dans la livraison.
Les patins d’appui adaptés, par exemple 7110DIX-**xM** et 7110DKX-**xM**, figurent dans le catalogue AMF « Éléments de bridage mécaniques ».

Avantages:
Bridage facile, rapide et flexible de contours de pièces complexes sur la table de machine. Particulièrement adapté pour amener les pièces à usiner à la hauteur d’usinage requise dans la machine-outil et pour les brider en toute sécurité.
