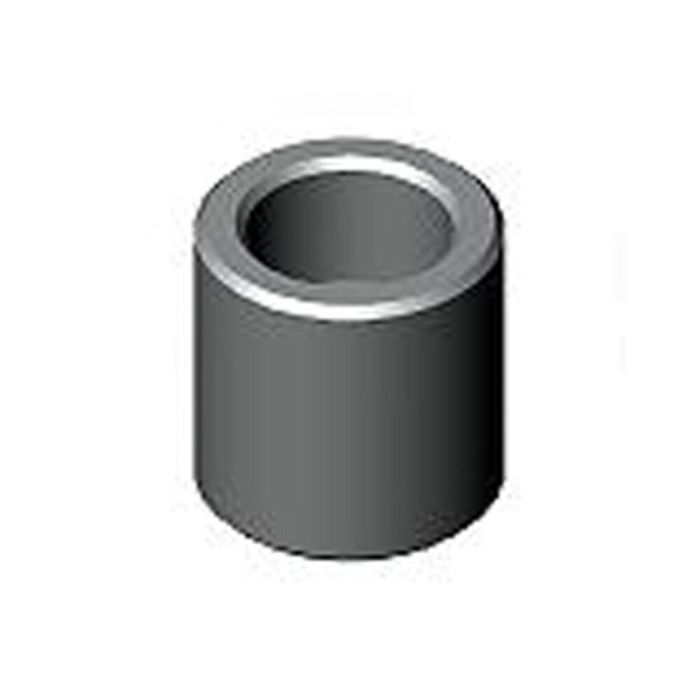

Appui-butée

Cote de référence 40 mm, hauteurs d'appui 50 mm, ⌀ forage 22 mm

N° de commande

78196

N° de commande	N° d'article	ØD F7	Cote de référence ØD1 ±0,01	Hauteurs d'appui H ±0,01	Poids [g]
77974	6363-12-003-2	16	30	30	115
77982	6363-12-003-3	16	30	50	195
78188	6363-16-003-2	22	40	40	270
78196	6363-16-003-3	22	40	60	425

N° de commande	E	F	ØS	ØS1
77974	10	16	13	20
77982	10	36	13	20
78188	13	22	17	26
78196	13	42	17	26

Plus d’information
N° de commande	78196
