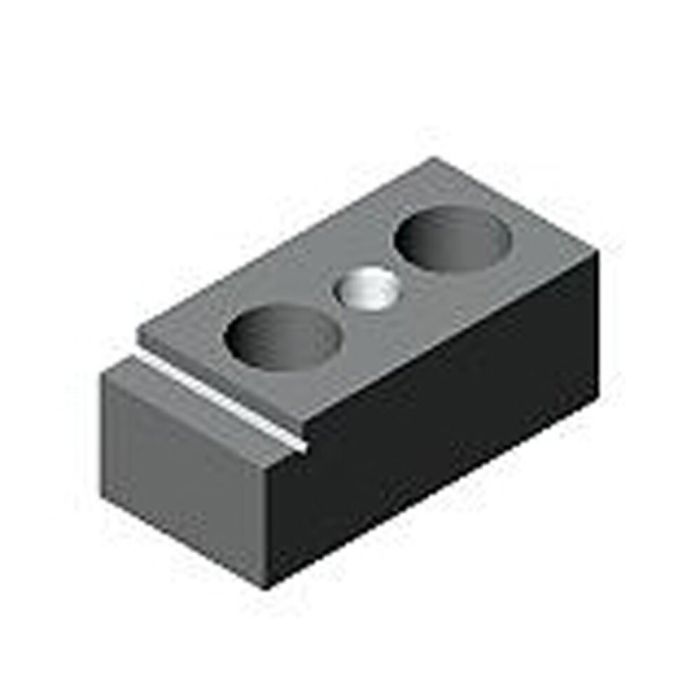

Appui-butée, étroit

Cote de référence 90 mm, hauteurs d'appui 40 mm, ⌀ forage 22 mm, grille 50 mm, longueur 99 mm

N° de commande

88732

N° de commande	N° d'article	Cote de référence A ±0,01	Cote de référence l ±0,01	Hauteurs d'appui H ±0,01	Hauteurs d'appui H1 ±0,01	ØD F7	R ±0,01	Poids [g]
88724	6363-12-060	15	70	25	30	16	40	450
88732	6363-16-060	20	90	30	40	22	50	840

N° de commande	b	E	F	L	m	ØS	ØS1	L1	L2
88724	39	10	16	79	M12	13	20	19,5	24
88732	48	13	22	99	M16	17	26	24,0	29

Plus d’information
N° de commande	88732
