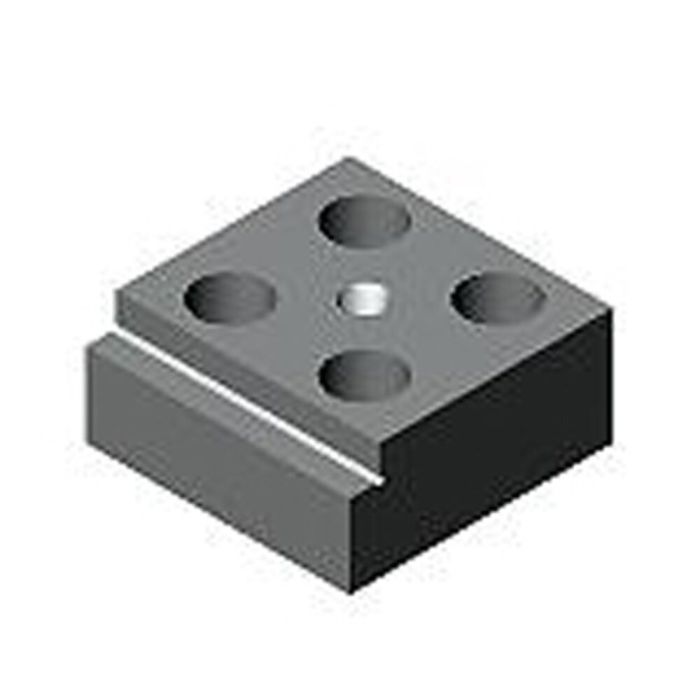

Appui-butée, simple, large

Cote de référence 15 mm, hauteurs d'appui 35 mm, ⌀ forage 16 mm, grille 40 mm

N° de commande

88849

N° de commande	N° d'article	Cote de référence A ±0,01	Cote de référence l ±0,01	Hauteurs d'appui H ±0,01	Hauteurs d'appui H1 ±0,01	ØD F7	R ±0,01	Poids [g]
88849	6363-12-070	15	70	25	35	16	40	950
88856	6363-16-070	20	90	30	40	22	50	1810

N° de commande	b	E	F	m	ØS	ØS1	L1	L2
88849	79	10	16	M12	13	20	19,5	24
88856	99	13	22	M16	17	26	24,5	29

Plus d’information
N° de commande	88849
