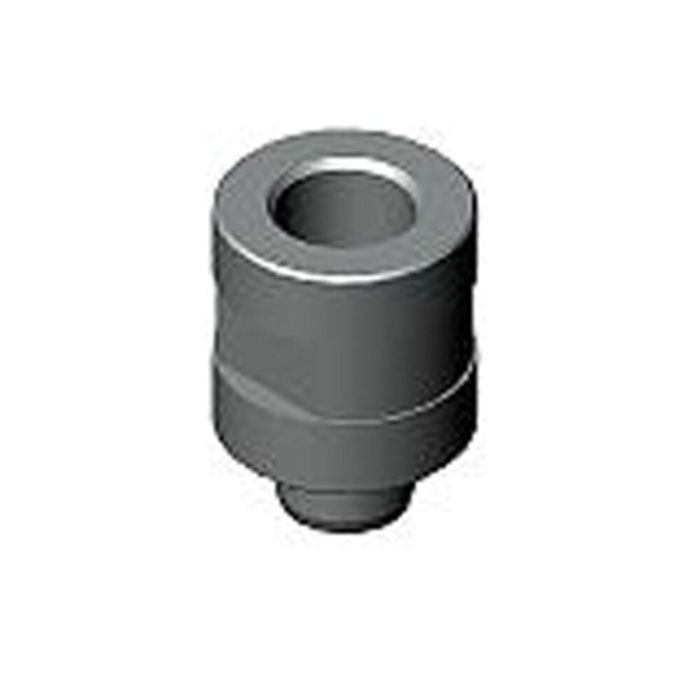

Appui-centreur

Cote de référence 22 mm, hauteurs d'appui 40 mm, ⌀ extérieur 40 mm, ⌀ intérieur 22 mm

N° de commande

88658

N° de commande	N° d'article	ØD F7	ØD1 h11	Cote de référence ØD2 ±0,01 / -0,005	Hauteurs d'appui H ±0,01	Poids [g]
88641	6363-12-057-1	16	30	16	30	105
88658	6363-16-057-1	22	40	22	40	250

N° de commande	E	L	m	SW	L1	L2
88641	12	40,5	M12	24	11	9
88658	13	52,5	M16	32	14	13

Plus d’information
N° de commande	88658
