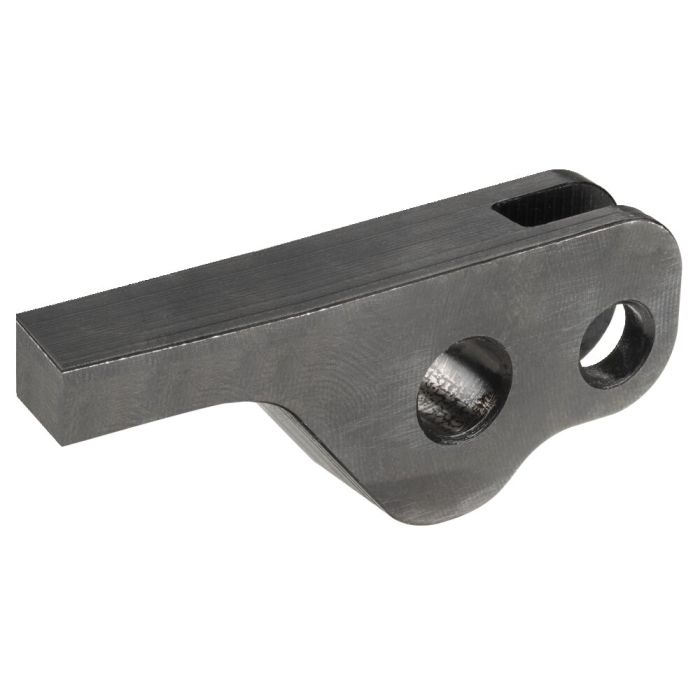

Ébauche de bras de serrage
Pour bride articulée 6959C, levier de charge 42,5 mm
N° de commande
325035
Description:
Acier traité et bruni.
Utilisation:
Pour bride articulée 6959C.
Remarque:
Tenir absolument compte de la pression de serrage, des rapports de levier, du débit et du poids du bras de serrage.
Formule de calcul de la force de serrage F1 :
Force de serrage = F1 [kN], force de poussée = F5 [kN], levier de force = B [mm], levier de charge = C [mm]
F1 = F5 x B / C
| N° de commande | 325035 |
|---|---|
| Type de produit | Levier de serrage |
| Pression de service max. [bar] | 250 |
