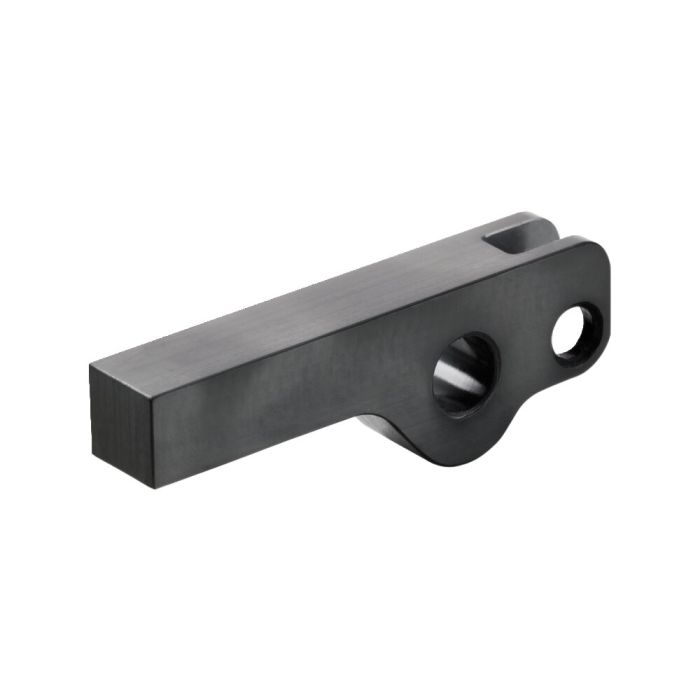

Ébauche de bras de serrage
Pour bride articulée 6942KK, levier de charge 58 mm
N° de commande
328575
Description:
Acier thermo-traité et bruni.
Utilisation:
Pour bride articulée 6942KK.
Remarque:
Tenir absolument compte de la pression de serrage, des rapports de levier, du débit et du poids du bras de serrage.
Formule de calcul de la force de serrage F1 :
Force de serrage = F1 [kN], force de poussée = F5 [kN], levier de force = B [mm], levier de charge = C [mm]
F1 = F5 x B / C
| N° de commande | 328575 |
|---|---|
| Type de produit | Bras de serrage bride articulée |
Si vous ne trouvez pas un téléchargement, veuillez nous écrire via notre formulaire de contact.
| Domaine | Langue | Nom de fichier | Type | Taille du fichier |
|---|
Pour les téléchargements généraux, tels que les catalogues et brochures, veuillez cliquer ici.
Accessoires adaptés
- Bride articulée Nr. 328492 Force de serrage max. 7,5 kN, max. poussée du piston 11,3 kN, course 26 mm
- Bride articulée Nr. 328518 Force de serrage max. 7,5 kN, max. poussée du piston 11,3 kN, course 26 mm, bras de serrage gauche
- Bride articulée Nr. 328534 Force de serrage max. 7,5 kN, max. poussée du piston 11,3 kN, course 26 mm, bras de serrage droit
