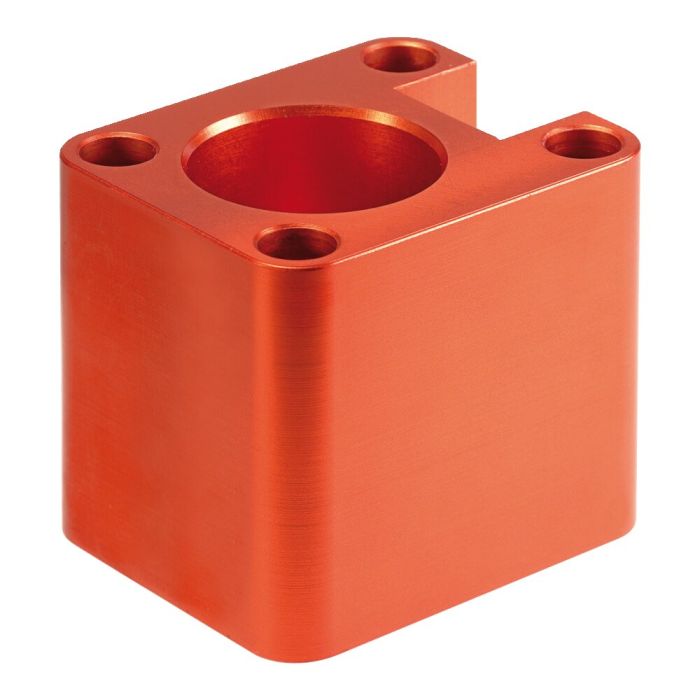

Bloc de montage
Description:
Aluminium anodisé rouge.
Joint torique Ø9x2, bouchons d'obturation et vis de fixation inclus dans la livraison.
Utilisation:
Le bloc de montage avec raccord à joint torique du bas et raccord fileté peut être bridé sans restriction pour la partie cylindrique du vérin de serrage vertical en tant qu'adaptateur via le canal de commande dans le dispositif ou à l'endroit où l'alimentation en huile de commande vers le vérin de serrage vertical doit être réalisée par le biais de conduites extérieures.
Remarque:
L'état de surface, dans la zone d'appui du joint torique doit être de 6,3 Rz. D'autres longueurs sont disponibles sur demande.
| N° de commande | 322586 |
|---|---|
| Type de produit | Bloc de montage |
Si vous ne trouvez pas un téléchargement, veuillez nous écrire via notre formulaire de contact.
| Domaine | Langue | Nom de fichier | Type | Taille du fichier |
|---|
Pour les téléchargements généraux, tels que les catalogues et brochures, veuillez cliquer ici.
- Bride verticale Nr. 322446 Pression de service max. 250 bar, max. poussée du piston 8 kN, simple effet
