Bloc de montage
Description:

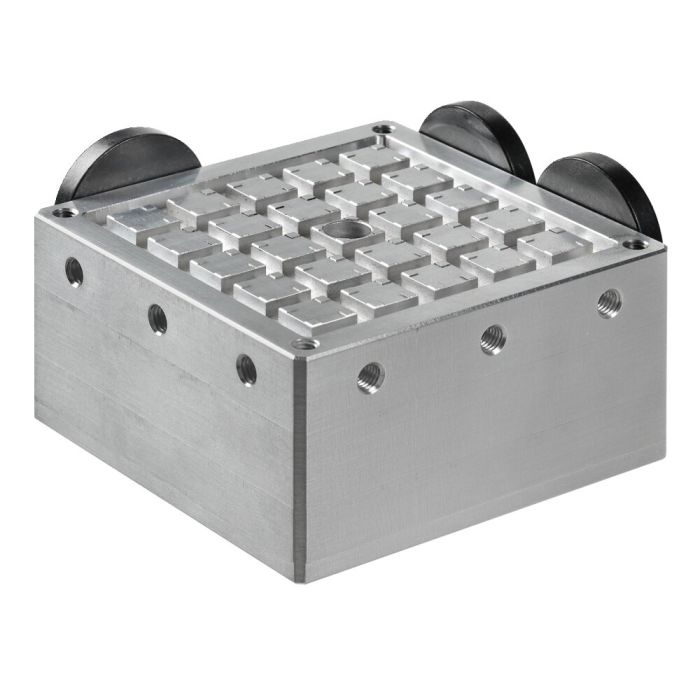

La face supérieure du bloc de montage sous vide est équipée de rainures et de points d'aspiration. La dimension de la grille est de 12,5 mm. La mise en place du cordon d'étanchéité permet de déterminer la taille du champ individuellement. Le bloc de montage est placé directement au-dessus d'un point d'aspiration de la plaque de bridage sous vide 7800P/7800BV. La face inférieure est dotée d'un cordon d'étanchéité de 2,0 mm de diamètre.
Utilisation:
L'utilisation de blocs de montage permet de percer lors de l'usinage. Les pièces usinées peuvent être transpercées sans que la plaque de bridage sous vide ou le composant ne soit endommagé(e).
Remarque:
Cordon d'étanchéité Ø 4,0 mm, à commander séparément (réf. 374512).
| N° de commande | 375626 |
|---|
