Boîtier à capteurs

Utilisation:

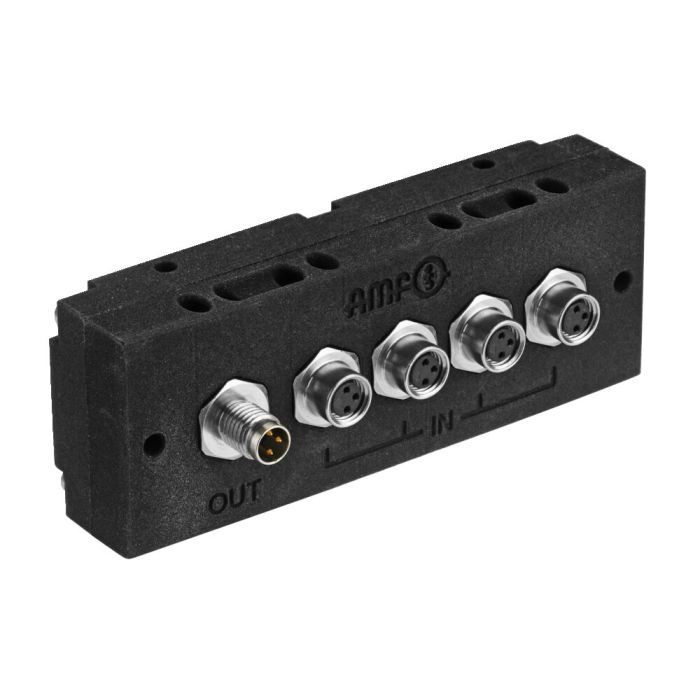

Le boîtier à capteurs sert à raccorder plusieurs capteurs à une unité émettrice (5010SUS). Pour cela, les capteurs utilisés sont connectés aux entrées du boîtier à capteurs. La sortie est reliée à l’entrée de l’unité émettrice à l’aide d’un câble de connexion (5030ZV-02). Le signal de sortie du boîtier à capteurs détecté par l’unité émettrice correspond à la combinaison logique des signaux d’entrée, c’est-à-dire que l’unité émettrice ne détecte un signal que lorsque tous les capteurs émettent un signal.

Caractéristiques:
- Entrées : 4 câblées pour des capteurs sans énergie (p. ex. microrupteurs ou interrupteurs à lames)
- Sorties : 1 câblée à l’unité émettrice
- Configuré pour des températures ambiantes de +5 à +65 °C

Remarque:
Pour garantir le bon fonctionnement du boîtier à capteurs, les entrées non utilisées du boîtier à capteurs doivent être équipées de fausses fiches 5030ZK.
Veuillez commander le câble de connexion et, le cas échéant, les fausses fiches séparément.
Pour de plus amples informations techniques, veuillez consulter la fiche technique.
