Boîtier de commande

Description:

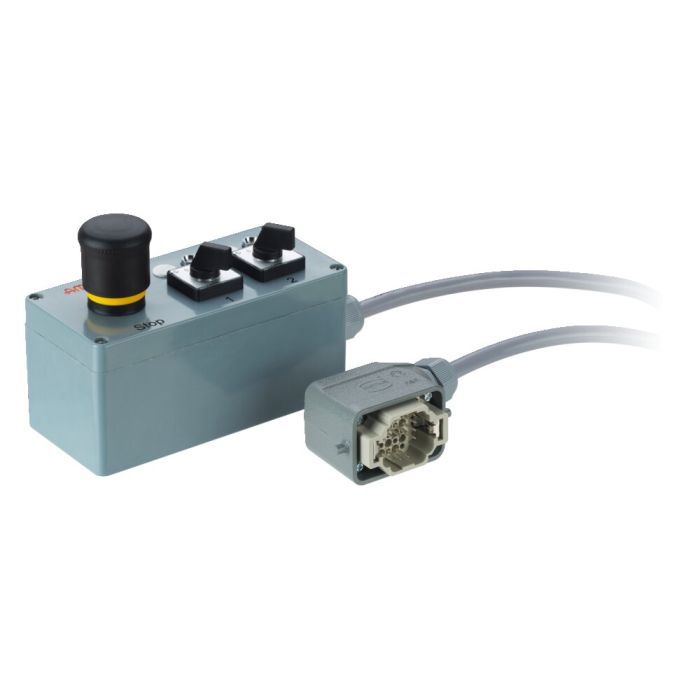

Corps compact en polyester avec éléments de commande, câbles et connecteurs. Type de protection IP65.

Utilisation:
Le boîtier de commande est doté d’un sélecteur pour chaque circuit de bridage, ainsi que d’un bouton champignon ARRÊT permettant d’arrêter la pompe et les vannes. Pour le bridage et le débridage, la vanne correspondante est activée. En position 0, la vanne repasse en position de repos (à zéro) sous l’effet du ressort. Pour le déblocage de machine externe, il est nécessaire qu’un signal « opérationnel » et qu’un pressostat soient associés au point de bridage à contrôler.

Remarque:
Monostable : pour les boîtiers de commande des groupes avec vannes monostables, l’interrupteur rotatif possède les positions « 0 – ouverture ».
Bistable : pour les boîtiers de commande des groupes avec vannes bistables, l’interrupteur rotatif possède les positions « accoupler-brider-0-débrider-accoupler ». En position d’accouplement, les deux aimants sont activés simultanément. La pompe s’arrête alors. En outre, le voyant « Fonctionnement » sur le module s’éteint et la disponibilité pour le déblocage de machine externe est désactivée.
