Boîtier de commande de sécurité à 2 mains

Description:

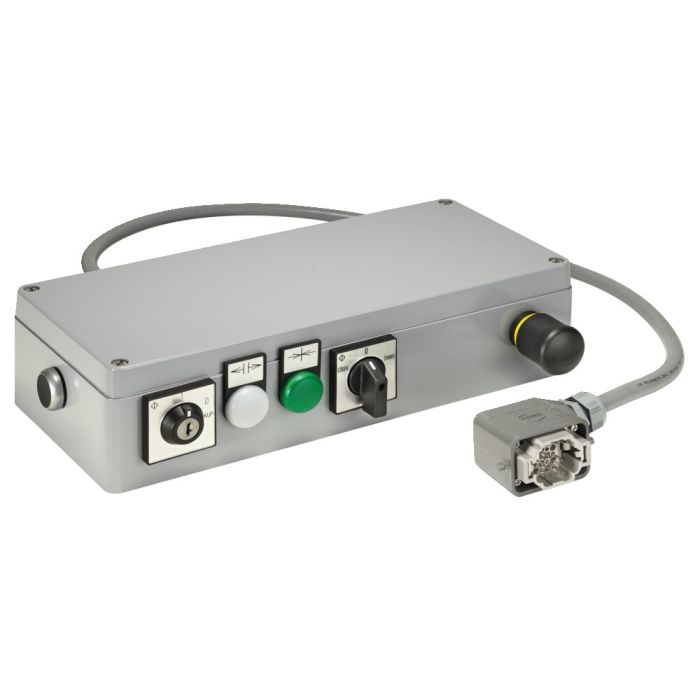

Corps compact en fonte d'aluminium avec éléments de commande, câbles et connecteurs.

Utilisation:
Le boîtier de commande de sécurité à deux mains doit uniquement être utilisé en association avec les groupes électro-pompe de la société Andreas Maier GmbH & Co. KG. Il est compatible avec les groupes portant les numéros de commande suivants: 327635, 325969 ou 326041.
Le boîtier de commande de sécurité à deux mains sert à l’asservissement de dispositifs (vérins, etc.) qui peuvent présenter des mouvements d'entrée et de sortie dangereux (courses ≥ 4 mm).
Les prédispositions suivantes du système en matière de technique des fluides sont nécessaires pour le fonctionnement du pupitre de commande:
- Vanne multivoie à clapet 4/3 avec position zéro de blocage étanche et hermétique.
Autrement, il est possible d'associer une vanne multivoie 4/3 avec laquelle A, B et T sont reliés en position zéro et P est bloqué et au moins un clapet anti-retour asservi pour la conduite du vérin à risque ou un clapet anti-retour jumelé asservi.
- Pressostat dans les canaux A et B
Pour adapter un groupe existant sur une commande à deux mains, contacter la société Andreas Maier GmbH & Co. KG.

Montage :
insérer le câble avec le connecteur dans le raccord pour la télécommande du groupe électro-pompe. Régler le pressostat sur env. 75 % de la pression présente dans le circuit de bridage. Les filetages M5 peuvent être utilisés pour une fixation externe par le bas.

Fonctionnement :
interrupteur à clé pour l'activation et pour le passage en position zéro et en position de couplage. Interrupteur rotatif pour la sélection des fonctions - serrage, desserrage et position zéro. Poussoir à deux mains pour permettre les mouvements. Interrupteur d'arrêt pour la désactivation rapide en cas de danger. Des témoins lumineux signalent le statut de commande.

En général :
lors du rétablissement du courant après une panne d'électricité, un resserrage s'impose. Sur le groupe électro-pompe N° 6906, l'aimant au niveau de la vanne multi-voies reste sous tension après l'auto-maintien.

Remarque:
Chaque utilisateur du boîtier de commande de sécurité à deux mains doit déterminer par une évaluation personnelle du risque le niveau de performance requis de la fonction de sécurité correspondante et s'assurer qu'il est respecté.
