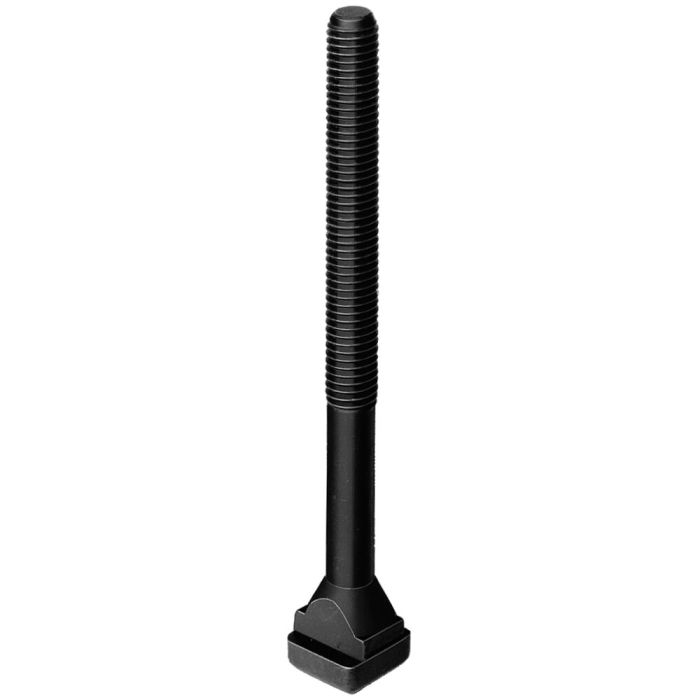

Boulons forgés en T

Classe de résistance mécanique 8.8, filetage M14, rainure 16 mm, longueur 400 mm*

N° de commande

80499

N° de commande	D x Rainure x L	Classe de résistance mécanique	A	b	E	k	Conditionnement	Poids [g]
80374	M8x8x50	10,9	7,7	35	13	6	25	25
80382	M8x8x80	10,9	7,7	50	13	6	25	30
80390	M10x10x63	10,9	9,7	45	15	6	25	50
80408	M10x10x100	10,9	9,7	60	15	6	25	70
80416	M12x12x50 *	10,9	11,7	33	18	7	25	60
80424	M12x12x80	10,9	11,7	55	18	7	25	75
80432	M12x12x125	10,9	11,7	75	18	7	25	110
80440	M12x12x200	10,9	11,7	120	18	7	-	160
80457	M12x14x50	10,9	13,7	35	22	8	25	70
80465	M12x14x80	10,9	13,7	55	22	8	25	100
80473	M12x14x125	10,9	13,7	75	22	8	25	120
80481	M12x14x200	10,9	13,7	120	22	8	-	180
80499	M14x16x63 *	8,8	15,7	45	25	9	25	115
80507	M14x16x100 *	8,8	15,7	65	25	9	25	150
80515	M14x16x160 *	8,8	15,7	100	25	9	25	220
80523	M14x16x250 *	8,8	15,7	150	25	9	-	300
80531	M16x16x63 *	8,8	15,7	45	25	9	25	140
80549	M16x16x100 *	8,8	15,7	65	25	9	10	180
80556	M16x16x160 *	8,8	15,7	100	25	9	10	270
80564	M16x16x250 *	8,8	15,7	150	25	9	-	380
80572	M16x18x63	8,8	17,7	45	28	10	25	160
80580	M16x18x100	8,8	17,7	65	28	10	10	203
80598	M16x18x160	8,8	17,7	100	28	10	10	280
80606	M16x18x250	8,8	17,7	150	28	10	-	430
80614	M20x22x80	8,8	21,7	55	35	14	-	330
80622	M20x22x125	8,8	21,7	85	35	14	-	428
80630	M20x22x200	8,8	21,7	125	35	14	-	570
80648	M20x22x315	8,8	21,7	190	35	14	-	820
80655	M24x28x100	8,8	27,7	70	44	18	-	650
80663	M24x28x160	8,8	27,7	110	44	18	-	800
80671	M24x28x250	8,8	27,7	150	44	18	-	1120
80689	M24x28x400 *	8,8	27,7	240	44	18	-	1490
80697	M30x36x125	8,8	35,6	80	54	22	-	1250
80705	M30x36x200	8,8	35,6	135	54	22	-	1630
80713	M30x36x315	8,8	35,6	200	54	22	-	2100
80721	M30x36x500	8,8	35,6	300	54	22	-	3300
80739	M36x42x160	8,8	41,6	100	65	26	-	2200
80747	M36x42x250	8,8	41,6	175	65	26	-	2820
80754	M36x42x400	8,8	41,6	250	65	26	-	3930
80770	M24x24x100 *	8,8	23,7	70	40	16	-	540
80788	M24x24x160 *	8,8	23,7	110	40	16	-	770
80796	M24x24x250 *	8,8	23,7	150	40	16	-	960
80804	M24x24x400 *	8,8	23,7	240	40	16	-	1410
81323	M10x10x80 *	10,9	9,7	50	15	6	25	60
81406	M12x12x100 *	10,9	11,7	65	18	7	25	90
81497	M12x12x160 *	10,9	11,7	100	18	7	-	135
81851	M12x14x100 *	10,9	13,7	65	22	8	25	110
82966	M12x14x160 *	10,9	13,7	100	22	8	-	150
84004	M6x6x25	10,9	5,7	15	10	4	25	9
84012	M6x6x40	10,9	5,7	28	10	4	25	12
84038	M8x8x32	10,9	7,7	22	13	6	25	20
84046	M10x10x40	10,9	9,7	30	15	6	25	30
84053	M20x20x100 *	8,8	19,7	65	32	12	-	340
84061	M24x24x315 *	8,8	23,7	190	40	16	-	1270
84079	M20x20x250 *	8,8	19,7	150	32	12	-	670
84087	M24x28x315 *	8,8	27,7	190	44	18	-	1350
84103	M20x20x80 *	8,8	19,7	55	32	12	-	290
84111	M20x20x125 *	8,8	19,7	85	32	12	-	390
84129	M20x20x200 *	8,8	19,7	125	32	12	-	550
84137	M20x20x315 *	8,8	19,7	190	32	12	-	800
84152	M42x48x250	8,8	47,6	175	75	30	-	4300
84160	M42x48x400	8,8	47,6	250	75	30	-	5800
84384	M16x16x125 *	8,8	15,7	85	25	9	10	225
84400	M16x18x125 *	8,8	17,7	85	28	10	10	230
84426	M14x16x80 *	8,8	15,7	55	25	9	25	130
84434	M14x16x125 *	8,8	15,7	75	25	9	25	180
85605	M12x12x63 *	10,9	11,7	40	18	7	25	65
85613	M12x14x63 *	10,9	13,7	45	22	8	25	80
85621	M16x16x80 *	8,8	15,7	55	25	9	10	160
85639	M16x18x80 *	8,8	17,7	55	28	10	10	185
85647	M16x16x200 *	8,8	15,7	125	25	9	-	315
85654	M16x18x200 *	8,8	17,7	125	28	10	-	330
85662	M20x20x160 *	8,8	19,7	110	32	12	-	470
85670	M20x22x160 *	8,8	21,7	110	35	14	-	500
85688	M24x24x125 *	8,8	23,7	85	40	16	-	600
85696	M24x28x125 *	8,8	27,7	85	44	18	-	720
85704	M24x24x200 *	8,8	23,7	125	40	16	-	900
85712	M24x28x200 *	8,8	27,7	125	44	18	-	950
85720	M30x36x160 *	8,8	35,6	110	54	22	-	1440
85738	M30x36x250 *	8,8	35,6	150	54	22	-	1920
85829	M20x22x100 *	8,8	21,7	65	35	14	-	370
85845	M20x22x250 *	8,8	21,7	150	35	14	-	680
87643	M27x32x160 *	8,8	31,6	100	50	20	-	1168
87783	M27x32x200 *	8,8	31,6	135	50	20	-	1345

Détails

Avantages:
Avantages du filetage roulé :
- Aucune rupture de la fibre
- Moins de sensibilité à l'entaille
- Très bonnes valeurs de rugosité aux flancs filetés et dans le rayon de base

* Modèle non contenu dans DIN, cotes similaires à DIN
