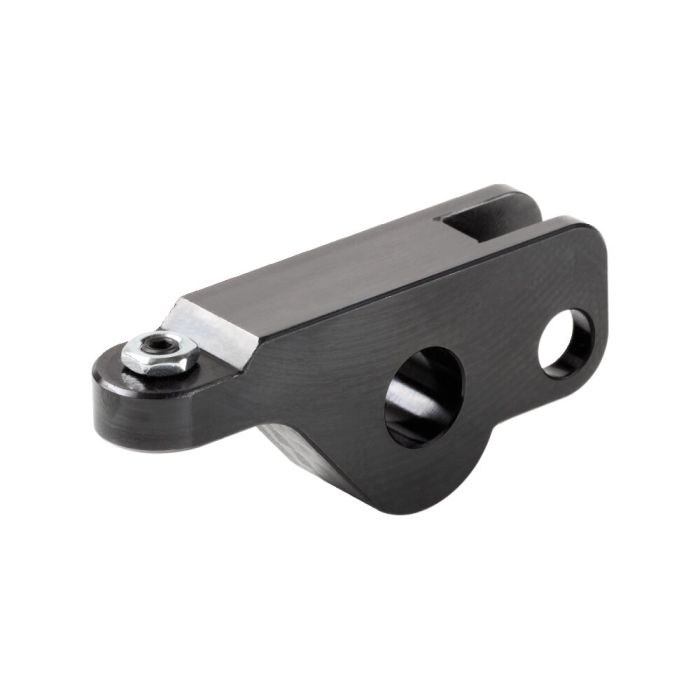

Bras de serrage

Pour bride articulée 6942KK, levier de charge 37 mm, max. force de serrage 10,5 kN, max. poussée du piston 15,9 kN

N° de commande

328641

N° de commande	N° d'article	Poussée du piston F5 à 100 bars [kN]	Force de serrage F1 à 100 bars [kN]	Poids [g]
326850	6942KL-25-04	4,9	3,2	46
328542	6942KL-32-04	8,0	5,3	76
328559	6942KL-38-04	11,3	7,5	99
328641	6942KL-45-04	15,9	10,5	195
552015	6942KL-56-04	25,5	17,0	311

N° de commande	b	C	ØD	ØE	G	H	H7	k	L	N	O	P	R	SW	SW1
326850	16,0	24,0	8	6	50,0	6	0,5	9,5	51,00	26,2	M4	12,0	6,00	2,0	7
328542	18,5	28,0	10	8	50,0	8	0,5	11,5	59,25	30,2	M4	13,5	6,75	2,0	7
328559	21,0	31,5	12	10	47,5	9	0,0	12,0	67,50	34,9	M5	16,0	8,00	2,5	8
328641	24,5	37,0	16	12	52,5	14	1,0	17,0	80,00	39,6	M6	19,0	9,50	3,0	10
552015	30,0	45,0	16	12	52,5	16	1,0	19,0	96,00	48,6	M8	22,0	9,50	4,0	13

Description:
Acier thermo-traité et bruni. Livraison avec vis de réglage.

Utilisation:
Pour bride articulée 6942KK.

Remarque:
Tenir absolument compte de la pression de serrage, des rapports de levier, du débit et du poids du bras de serrage.

Plus d’information
N° de commande	328641
Type de produit	Bras de serrage bride articulée
Force de serrage max. [kN]	10.5
