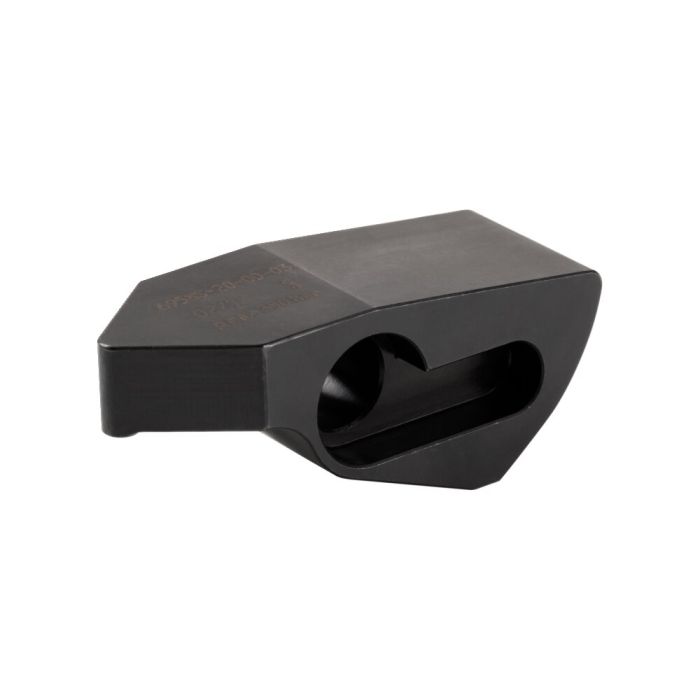

Bras de serrage en acier

Pour bride verticale 6958AU et 6958AT, levier de charge 30 mm, max. force de serrage 13,3 kN

N° de commande

322891

N° de commande	N° d'article	ØE	R	k	P	X	X1*	Force de serrage à 100 bars [kN]	Force de serrage à 250 bars [kN]	Poids [g]
322495	6958S-20-00-02	10	2	10	22	18	12	2,0	5,2	114
322511	6958S-20-00-03	10	2	10	22	24	12	1,5	3,9	125
322537	6958S-20-00-04	10	2	10	22	30	12	1,2	3,1	135
322693	6958S-25-00-02	12	4	11	27	24	16	2,6	8,2	171
322719	6958S-25-00-03	12	4	11	27	32	16	2,0	6,1	191
322735	6958S-25-00-04	12	4	11	27	40	16	1,6	4,9	211
322891	6958S-32-00-02	15	4	16	34	30	20	5,3	13,3	375
322917	6958S-32-00-03	15	4	16	34	40	20	4,0	10,0	417
322933	6958S-32-00-04	15	4	16	34	50	20	3,2	8,0	457
324178	6958S-16-01-03	8	2	8	18	24	12	1,0	2,5	66
324186	6958S-16-01-02	8	2	8	18	18	12	1,3	3,3	60
324194	6958S-16-01-04	8	2	8	18	30	12	0,8	2,0	72

Description:
Acier cémenté, trempé.

Utilisation:
Pour bride verticale 6958AU et 6958AT.

Remarque:
Tenir absolument compte de la pression de serrage, des rapports de levier, du débit et du poids du bras de serrage.

* X1 = longueur de bras à 90°
