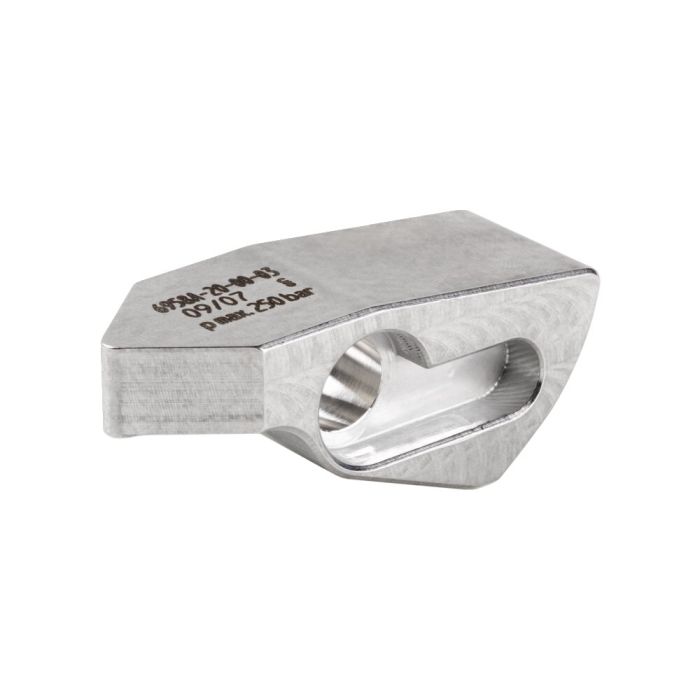

Bras de serrage en aluminium

Pour bride verticale 6958AU et 6958AT, levier de charge 30 mm, max. force de serrage 1,2 kN, pression de service max. 100 bar

N° de commande

322636

Variantes de produits

N° de commande	N° d'article	ØE	R	k	P	X	X1*	Force de serrage à 100 bars [kN]	Poids [g]
322594	6958A-20-00-02	10	2	10	22	18	12	2,0	40
322610	6958A-20-00-03	10	2	10	22	24	12	1,5	43
322636	6958A-20-00-04	10	2	10	22	30	12	1,2	47
322792	6958A-25-00-02	12	4	11	27	24	16	2,6	59
322818	6958A-25-00-03	12	4	11	27	32	16	2,0	66
322834	6958A-25-00-04	12	4	11	27	40	16	1,6	73
322990	6958A-32-00-02	15	4	16	34	30	20	5,3	130
323014	6958A-32-00-03	15	4	16	34	40	20	4,0	144
323030	6958A-32-00-04	15	4	16	34	50	20	3,2	158
324434	6958A-16-01-02	8	2	8	18	18	12	1,3	21
324459	6958A-16-01-03	8	2	8	18	24	12	1,0	23
324475	6958A-16-01-04	8	2	8	18	30	12	0,8	25

Détails

Description:
Aluminium.

Utilisation:
Pour bride verticale 6958AU et 6958AT.

Remarque:
Tenir absolument compte de la pression de serrage, des rapports de levier, du débit et du poids du bras de serrage. Pression de service max. 100 bars.

* X1 = longueur de bras à 90°

Spécifications techniques
