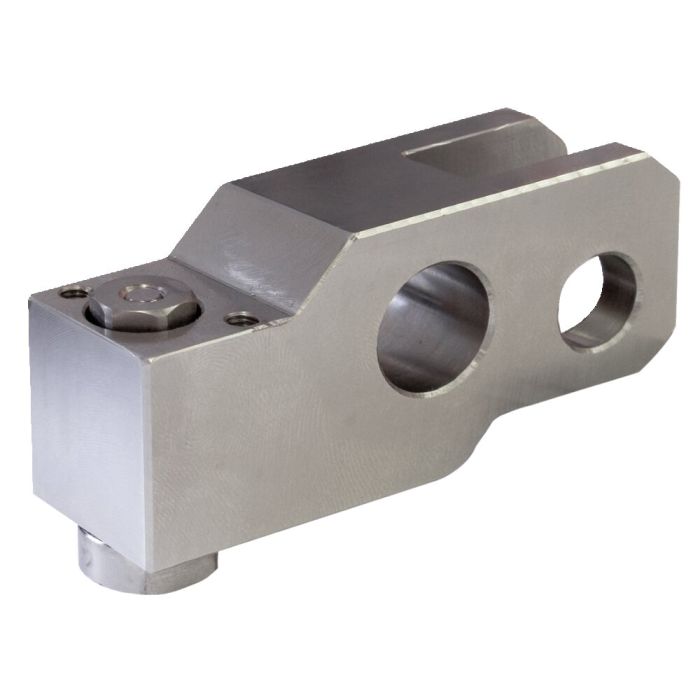

Bras de serrage standard

Pour bride articulée 6959KL, levier de charge 51,5 mm, force de serrage max. 33,8 kN

N° de commande

325324

N° de commande	N° d'article	Force de serrage F1 à 100 bars [kN]	Force de serrage F1 à 350 bars [kN]	Poids [g]
325241	6959KL-16-30	1,5	5,4	65
325266	6959KL-20-30	2,4	8,4	203
325282	6959KL-25-30	3,8	13,2	286
325308	6959KL-32-30	6,2	21,6	522
325324	6959KL-40-30	9,7	33,8	867

N° de commande	b	C	ØD	ØE	H	H1	H2	H3	H4	H5	k	L	P	SW1	SW2
325241	16,0	21,0	10	8	21	15	2	8	3	5	21	50	15	11	11
325266	21,0	27,5	14	10	31	25	6	15	3	5	31	68	20	11	11
325282	24,0	31,5	16	12	35	27	6	17	3	8	35	76	24	11	13
325308	32,0	42,0	20	16	42	27	6	19	3	15	35	95	30	11	13
325324	39,5	51,5	26	20	52	27	10	27	3	25	35	117	35	11	17

Description:
Acier traité et nickelé chimiquement. Vis de pression incluse dans la livraison.

Utilisation:
Pour bride articulée 6959KL.

Remarque:
Tenir absolument compte de la pression de serrage, des rapports de levier, du débit et du poids du bras de serrage.
