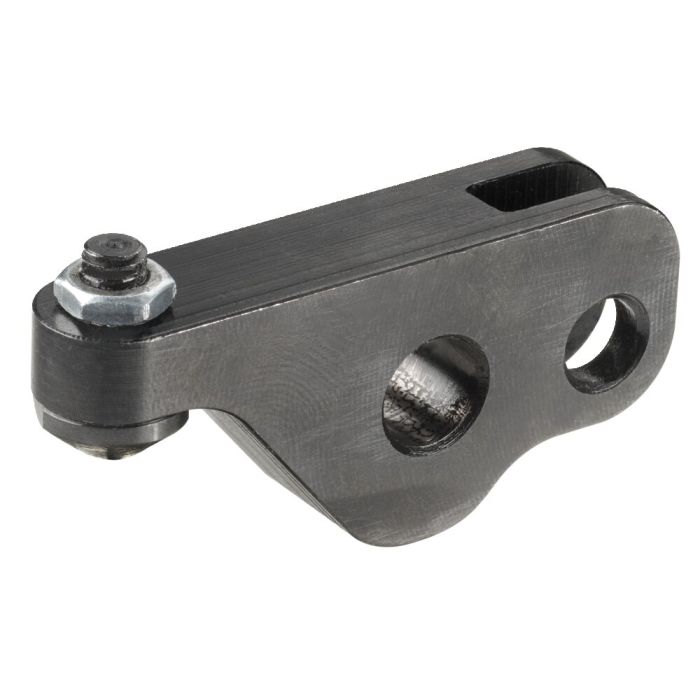

Bras de serrage standard

Pour bride articulée 6959C, levier de charge 22 mm, force de serrage max. 1,7 kN

N° de commande

325522

N° de commande	N° d'article	Force de serrage F1 à 100 bars [kN]	Force de serrage F1 à 250 bars [kN]	Poids [g]
325225	6959C-16-30	1,2	3,1	70
325233	6959C-20-30	1,9	4,9	106
325274	6959C-32-30	5,2	12,9	395
325464	6959C-25-30	3,1	7,9	222
325522	6959C-12-30	0,67	1,7	35

N° de commande	b	C	ØD	ØE	G	H	k	L	N	O x T	H7	P	R	SW1	SW2
325225	16,5	26	9	7	50°	7,0	12,0	55,5	26,7	M5 x 16	4,0	12	6,0	8	2,5
325233	19,5	31	10	8	50°	8,0	13,0	65,0	32,4	M6 x 20	7,0	15	7,5	10	3,0
325274	30,0	45	17	13	45°	12,0	17,0	100,0	50,0	M10 x 30	13,0	24	2x8	17	5,0
325464	24,0	37	13	10	45°	10,0	15,0	80,0	37,0	M8 x 20	5,0	20	6,0	13	4,0
325522	13,5	22	7	5	50°	4,5	8,5	45,5	20,8	M4 x 12	3,5	10	5,0	7	2,0

Description:
Acier traité et bruni. Livraison avec vis de pression ISO 4027 classe de résistance 45H.

Utilisation:
Pour bride articulée 6959C.

Remarque:
Tenir absolument compte de la pression de serrage, des rapports de levier, du débit et du poids du bras de serrage.
