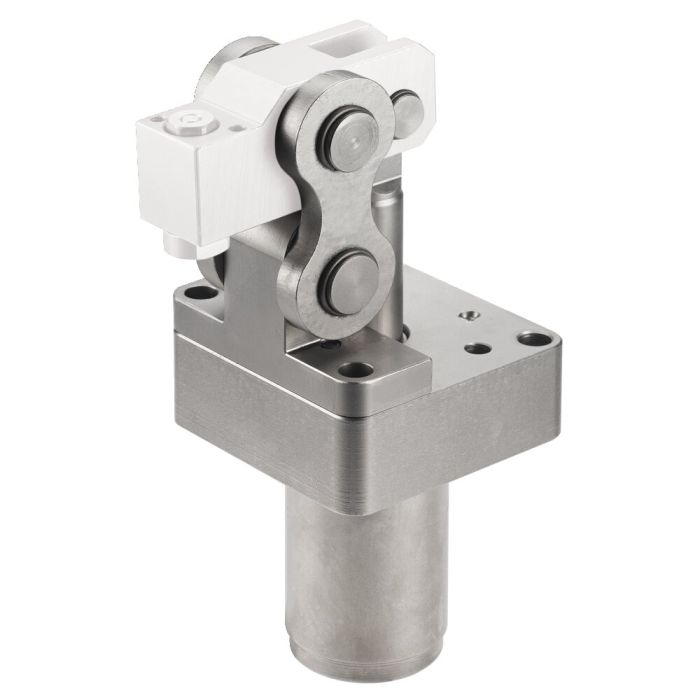

Description: Corps du vérin en acier traité. Fixation de la tête avec quatre vis cylindriques (résistance min. 12.9), celles-ci sont comprises dans la livraison. Piston et axe en acier traité, rectifié et nitruré. Toutes les pièces nickelées chimiquement. Boulon articulé et languettes de traction inclus dans la livraison, levier de serrage non inclus. Alimentation hydraulique par raccord fileté ou par forage.
Utilisation: La bride articulée est utilisée dans des dispositifs de bridage dans lesquels les pièces à usiner doivent être engagées par le haut et librement accessibles. Convient particulièrement au bridage dans des poches de serrage. Le nickelage chimique (spécifications MIL-C-2607 AE, ASTM B733 et AMS 2404D) permet d’obtenir une bonne résistance à la corrosion et une dureté de surface élevée (env. 615 HV).
Caractéristiques: Version à flasque supérieure, mécanisme à levier pouvant être décalé de 180° en 90°. Exécutions spéciales possibles.
Remarque: Avec détection du point de serrage par contact électrique, en option.
Sp = serrer, Lo = desserrer * Indication avec bras de serrage, standard
