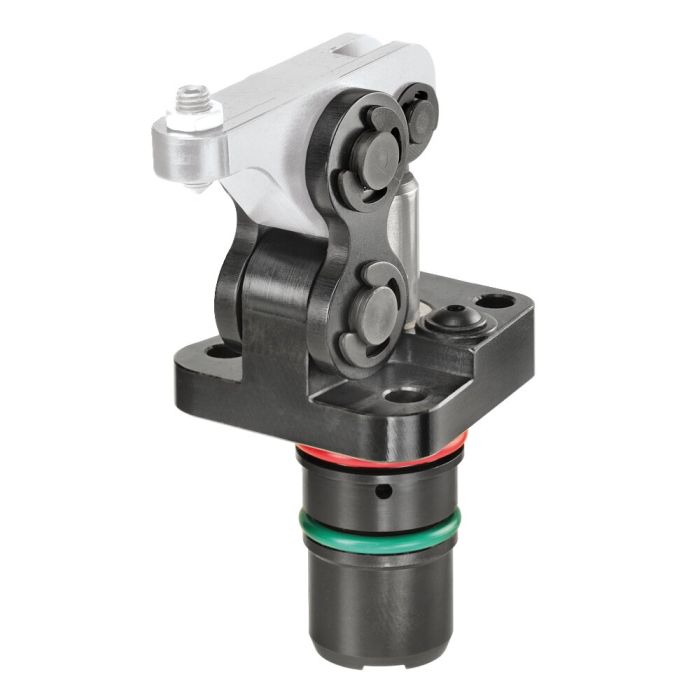

Description: Cylindre hydraulique en tant que cartouche à insérer. Fixation de la tête avec quatre vis cylindriques (résistance min. 10.9), celles-ci sont comprises dans la livraison. Toutes les pièces individuelles en acier traité et bruni. Tige de piston et boulon articulé en acier traité et nitruré. Joint racleur supplémentaire en bronze pour la protection de la tige de piston. Boulon articulé et languettes de traction inclus dans la livraison, levier de serrage non inclus. Alimentation hydraulique par forage.
Utilisation: La bride articulée double effet convient parfaitement au bridage de pièces de formes complexes.
Caractéristiques: Faible encombrement. Espacement réduit en disposition en série. Remplacement facile des leviers de serrage avec bride articulée montée. Avec (Z), l'axe central du levier de serrage et le point de pression sur la pièce sont toujours au même niveau. Aucun mouvement relatif de la pièce à usiner n'est donc possible. La cartouche de montage est étagée. Les joints toriques radiaux ne peuvent donc pas être endommagés lors du montage ou du démontage sur les canaux transversaux.
Remarque: Pour les leviers standard, le rapport de B sur C est de 1 sur 1,5. Lors de la conception des bras de serrage personnalisés, un écart entraînant une force de serrage F1 trop élevée est uniquement autorisé exceptionnellement.
Sp = bridage, Lo = débridage * Force de serrage en cas d'utilisation du bras de serrage standard
