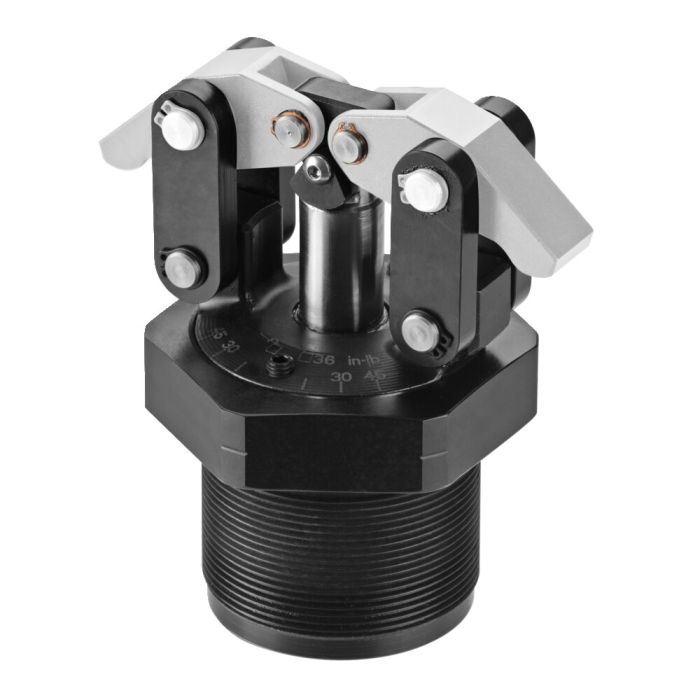

Description: Corps en acier traité et bruni. Tige de piston cémentée et chromée. Fourni sans levier de serrage. Alimentation en huile via le corps du dispositif de fixation.
Utilisation: La bride articulée double face convient parfaitement pour serrer à travers une ouverture de composant ou pour serrer deux composants avec un seul élément de serrage.
Caractéristiques: Un mécanisme d’équilibrage de la charge permet un serrage uniforme lorsque les surfaces des pièces à usiner se situent à moins de 1,5 millimètre. La force de serrage se répartit alors uniformément sur les deux côtés. La position du levier de serrage peut être choisie librement dans un rayon de 360 degrés.
Remarque: Les leviers de serrage doivent serrer sur une surface plane.
Sp = bridage, Lo = débridage * Données avec levier de serrage standard - La force de serrage complète est répartie uniformément sur les deux côtés. **Correspond à un angle de serrage de +/- 10˚ avec levier de serrage standard
