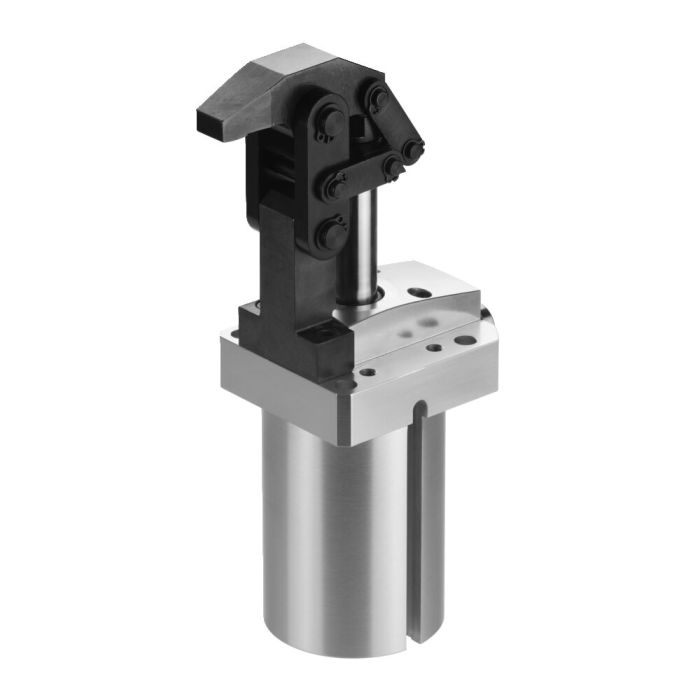

Bride articulée, pneumatique, avec flasque
Utilisation:
La cinématique spéciale de la bride articulée permet une utilisation dans des espaces limités, par ex. pour le bridage dans des poches de serrage ou des rainures de serrage.
En position ouverte, la bride articulée présente une forme plate et permet ainsi un chargement et un déchargement des pièces sans contours gênants.
Son utilisation est également possible dans des lignes de transfert, étant donné que les pièces ou plateaux peuvent être transportés sans collision et sans avoir à être soulevés.
Remarque:
Des capteurs de proximité adaptés pour l’interrogation de la position de fin de course sont disponibles sous la réf. 392241.
Exécution: câble PUR de 0,3 m avec raccord enfichable M8 et écrou moleté rotatif.
Fonction de commutation: contact à fermeture. Sortie: PNP.
F3 = pression de service max. admissible accessible à 6 bar
| N° de commande | 569830 |
|---|---|
| Type de produit | Bride de serrage articulé |
| Force de serrage max. [kN] | 0.2 |
| Größe Schnellspanner | 25 |
| Matière | Aluminium, rouge anodisé |
