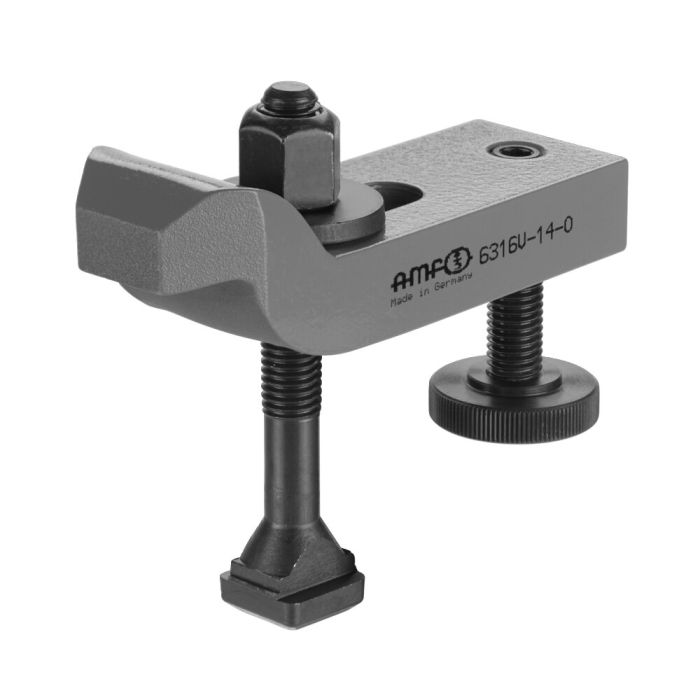

Bride contre-coudée avec vis de réglage ajustable, complète
Rainure 22 mm, avec vis de serrage M20x22x160, hauteur de serrage 43-92 mm
N° de commande
71324
*en fonction de la profondeur de rainure selon DIN 650, ainsi que de la longueur de vissage de l'écrou.
Même dimension de bride pour les rainures de 12 et 14, 16 et 18, 20 et 22 sans vis de serrage.
| N° de commande | 71324 |
|---|---|
| Vis de serrage | Avec vis de serrage |
| Rainure [mm] | 22 |
| Vis de serrage métrique [M] | 20 |
| Hauteur de bridage min. [mm] | 43 |
| Hauteur de bridage max. [mm] | 92 |
