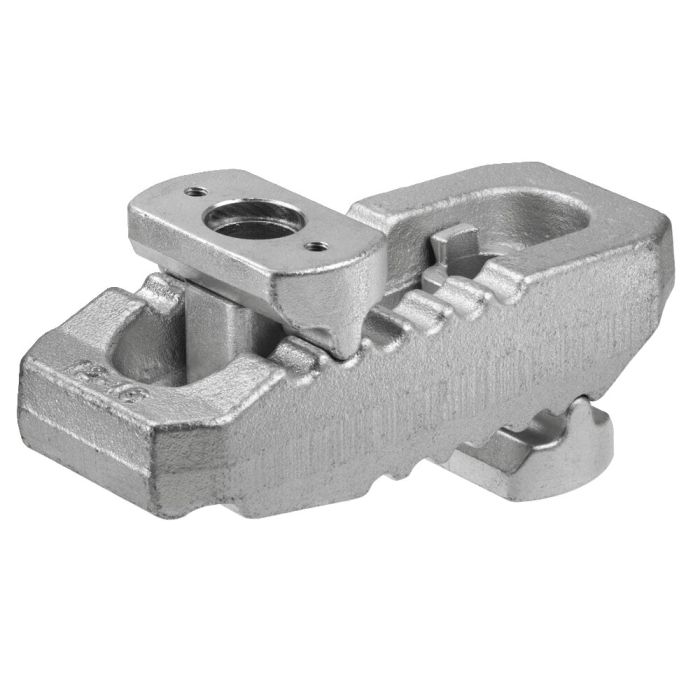

Bride «crocodile»

Utilisation:
La bride crocodile est utilisée pour toutes les opérations de serrage/bridage pour lesquelles le bridage est effectué par le biais de rainures en T et de trous filetés. Le patin d'appui et le contre-palier sont reliés de façon définitive à la bride de serrage ; la bride crocodile est ainsi rapidement prête à l'emploi. La bride de serrage est équipée de deux nez et peut être facilement pivotée selon le cas d'application. Ainsi, tous les domaines d'application dans le cadre de l'usinage par enlèvement de copeaux et sans copeaux (par ex. moulage par injection et presses) sont couverts.

Remarque:
Pour le bridage, il est possible d'utiliser, au choix, des vis de serrage DIN 787, des goujons DIN 6379 et des vis à tête cylindrique ISO 4762. Des hauteurs de serrage importantes peuvent être obtenues en utilisant la rallonge d'appui N° 6312S.
Utiliser impérativement une rondelle DIN 6340 entre l'écrou hexagonal et le patin d'appui !

Avantages:
- Possibilité de réglage variable et rapide à distance de la pièce
- Utilisation dans tous les domaines d'usinage par enlèvement de copeaux et sans copeaux
- Particulièrement adapté pour l'utilisation sur des presses et presses d'injection
- Aucun autre support pour atteindre la hauteur de serrage nécessaire
- Patin d'appui et contre-palier sont reliés de façon définitive à la bride de serrage
- La bride crocodile peut être élargie de manière variable à n'importe quelle hauteur de serrage.

* Forces de serrage indiquées en position de bridage optimale (la plus petite distance de la vis de serrage au point de bridage). Les forces de serrage peuvent varier en fonction du bridage, de la classe de résistance des vis de serrage et de l'état du filetage (lubrification),
