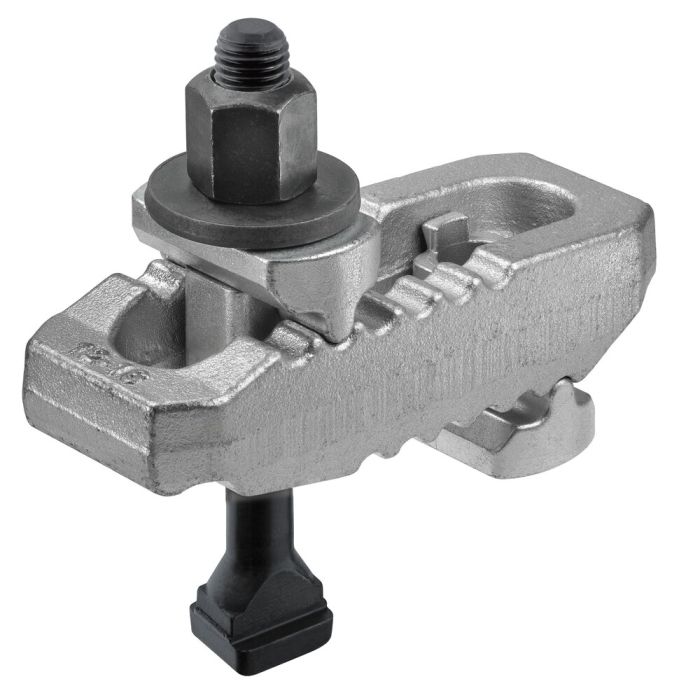

Bride « crocodile », complète avec DIN 787
Utilisation:
La bride crocodile est utilisée pour toutes les opérations de serrage/bridage pour lesquelles le bridage est effectué par le biais de rainures en T et de trous filetés. Le patin d'appui et le contre-palier sont reliés de façon définitive à la bride de serrage ; la bride crocodile est ainsi rapidement prête à l'emploi. La bride de serrage est équipée de deux nez et peut être facilement pivotée selon le cas d'application. Ainsi, tous les domaines d'application dans le cadre de l'usinage par enlèvement de copeaux et sans copeaux (par ex. moulage par injection et presses) sont couverts.
Remarque:
Indications de dimensions manquantes, voir n° 6312V.
Avantages:
- Possibilité de réglage variable et rapide à distance de la pièce
- Utilisation dans tous les domaines d'usinage par enlèvement de copeaux et sans copeaux
- Particulièrement adapté pour l'utilisation sur des presses et presses d'injection
- Aucun autre support pour atteindre la hauteur de serrage nécessaire
- Patin d'appui et contre-palier sont reliés de façon définitive à la bride de serrage
- La bride crocodile peut être élargie de manière variable à n'importe quelle hauteur de serrage.
* Forces de serrage indiquées en position de bridage optimale (la plus petite distance de la vis de serrage au point de bridage). Les forces de serrage peuvent varier en fonction du bridage, de la classe de résistance des vis de serrage et de l'état du filetage (lubrification),
| N° de commande | 79210 |
|---|---|
| Vis de serrage | Avec vis de serrage |
| Rainure [mm] | 16 |
| Vis de serrage métrique [M] | 16 |
| Hauteur de bridage min. [mm] | 0 |
| Hauteur de bridage max. [mm] | 80 |
Si vous ne trouvez pas un téléchargement, veuillez nous écrire via notre formulaire de contact.
| Domaine | Langue | Nom de fichier | Type | Taille du fichier |
|---|
Pour les téléchargements généraux, tels que les catalogues et brochures, veuillez cliquer ici.
- Bride, courte avec assise de serrage, complète Nr. 77198 Rainure 18 mm, avec vis de serrage M16x18x160, hauteur de serrage 0-55 mm
- Bride ajustable en continu, complèts Nr. 74930 Rainure 18 mm, avec vis de serrage M16x18x160, hauteur de serrage 0-75 mm
- Bride « crocodile », complète avec N° 6379I Nr. 376046 Force de serrage max. 60 kN, vis de serrage 40079I M16x200, hauteur 0-80 mm
