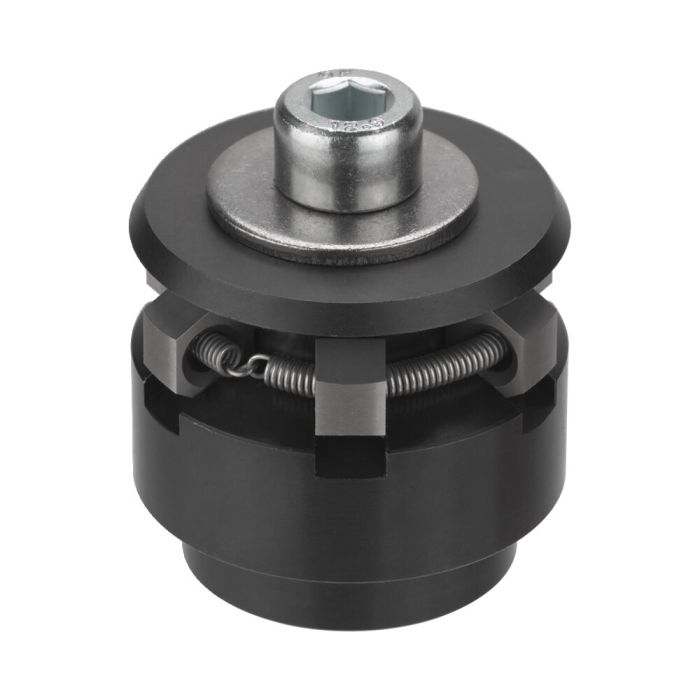

Bride de centrage avec segments de protection
⌀ 46,5-54,5 mm, plage de serrage 15,7-18 mm, force de serrage max. 6,5 kN
N° de commande
373522
Utilisation:
Pour un centrage et un bridage via les alésages respectueux de la surface.
Remarque:
Pour un montage en profondeur, D max. doit être prévu comme dégagement.
Aide au montage: goupille de blocage permettant un positionnement précis des segments. (Livraison sans aide au montage)
Avantages:
- hauteur de montage faible
- serrage au point zéro
- effet de placage
- serrage sans délai
Q = nombre de segments
| N° de commande | 373522 |
|---|---|
| Type de produit | Bride de centrage |
| Diamètre de serrage min. [mm] | 46.5 |
| Diamètre de serrage max. [mm] | 54.5 |
| Caractéristiques spéciales | Avec segments de protection |
