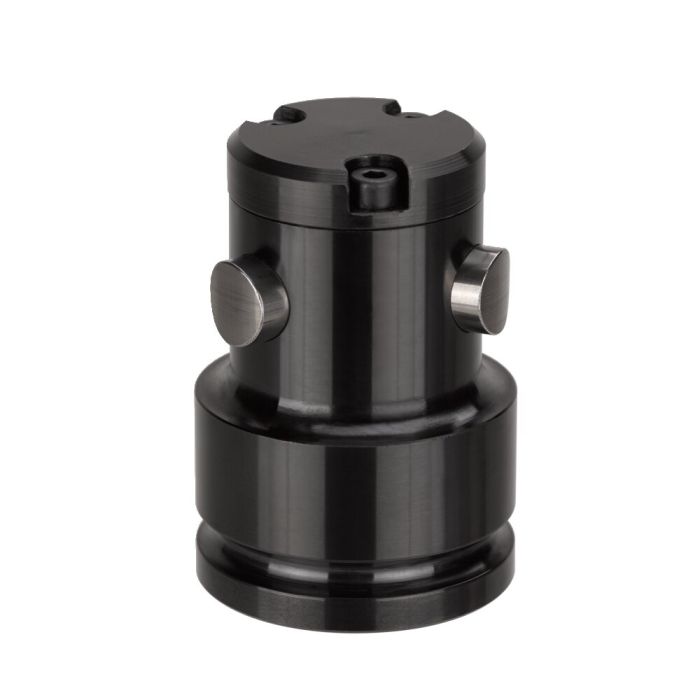

Description: Bride de centrage à double effet avec trois points de serrage. Tous les éléments en acier nitruré et thermo-traité de qualité supérieure. Alimentation hydraulique par forage.
Utilisation: Pour le bridage ou le centrage de pièces usinées avec alésages coulés ou usinés, ajours et évidements. Élément à visser directement sur le corps du dispositif de fixation, étanchéité par joint torique.
Caractéristiques: Fixation de la bride de centrage par le bas, l'alimentation hydraulique s'effectue via des forages dans le corps du dispositif de fixation. En cas de fixation de la bride de centrage par le haut et d'alimentation hydraulique via des forages dans le corps du dispositif de fixation, une plaque de raccordement pour raccord de joint torique est requise. En cas de fixation de la bride de centrage par le haut et d'alimentation hydraulique via une conduite, une plaque pour le raccordement de la conduite est requise.
Remarque: Grâce à une combinaison judicieuse d'éléments à 2 points et 3 points, il est possible d'éviter des situations de serrage hyperstatique. Inadapté à une utilisation sur tours.
Sur demande: Autres tailles livrables à la demande.
* La force de serrage est distribuée de manière centrale sur les 3 points de serrage.
