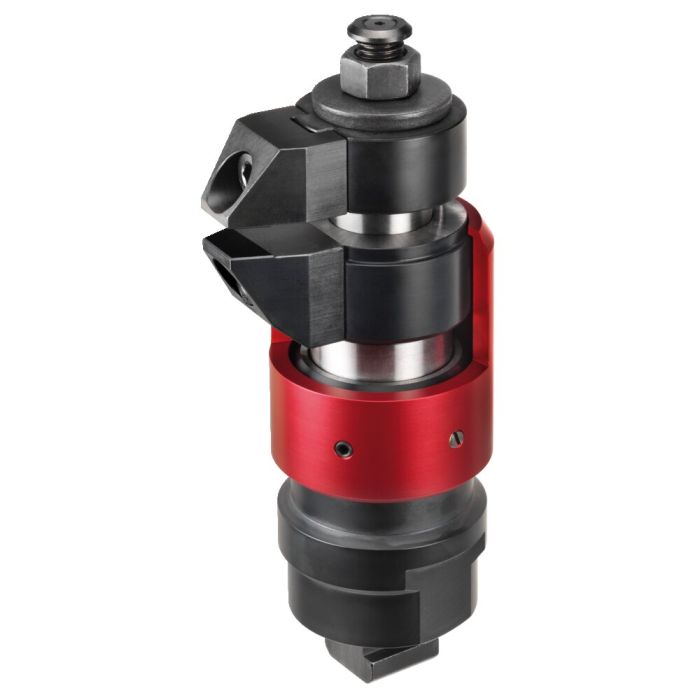

Bride flottante

Utilisation:
1. Fixer la bride flottante sur le dispositif ou sur la table de la machine (vis M12 clé de 46 ou vis M16 clé de 55).
2. Ajusterla hauteur d'appui et la zone de pivotement à l'aide de la douille rouge et bloquer par la vis sans sur le corps. Prévoir un jeu suffisant vers le haut pour accepter les tolérances de fabrication.
3. Pousser la bride flottante vers le bas.
4. Faire pivoter les mors sur la pièce. Sous la légère force du ressort, le mors inférieur se met au contact de la pièce.
5. Serrer le système par l'écrou supérieur (18 ou 24mm)
- Le serrage bloque l'appui en position et serre la pièce sur celui ci.
6. Le desserrage s'effectue dans l'ordre inverse des opérations.

Remarque:
- La bride flottante sert à serrer et à soutenir des points de bridage hyperstatiques sur les pièces.
- Pour des besoins spécifiques au client, les mors fournis peuvent être remplacés par les mors suivants (N°6419B-12 et 6418B-16) (couple de serrage = max. 43 Nm).

Avantages:
- Particulièrement approprié pour les pièces de grande taille à usinage difficile (taille 16).
- Pas de déformation lors du bridage de pièces minces.
- Anti-vibration pendant l'usinage.
- Bridage d'épaulements, nervures et renforts de pièces.
- Bridage sans déformation de pièces brutes.

* Course de serrage = plage de serrage avec mors standard supérieur et inférieur.
