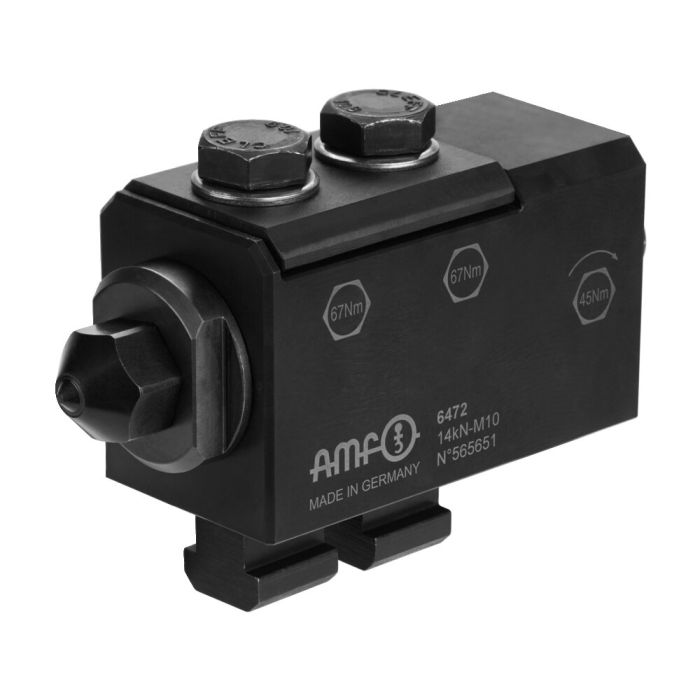

Bride latérale avec embout de serrage

Utilisation:
La bride latérale mécanique sans effet de placage est utilisable en tant qu'élément de bridage et de butée.
En combinaison avec la plaque de base à rainure 6498FT, la bride latérale est utilisable aussi transversalement par rapport à la rainure de la table.

Remarque:
La force de serrage est obtenue par l'exploitation optimale du couple de serrage max. des vis de fixation.
En cas d'utilisation de lardons d'alignement plus grands, veiller à la longueur de vis ! En cas d'utilisation d'un lardon d'alignement plat no 6322A, la bride latérale peut être positionnée avec précision dans la rainure de la table de machine.
La fixation est réalisée au moyen d'une vis à tête cylindrique ISO 4762 M6 x 10.
Vis de pression adaptées :
7110DKX-12xM12 Vis de pression à bille, lisse
7110DFX-12xM12 Vis de pression à bille, rainurée

Avantages:
- Construction compacte
- Possibilité d'utilisation horizontale et verticale
- Vis de pression interchangeable
