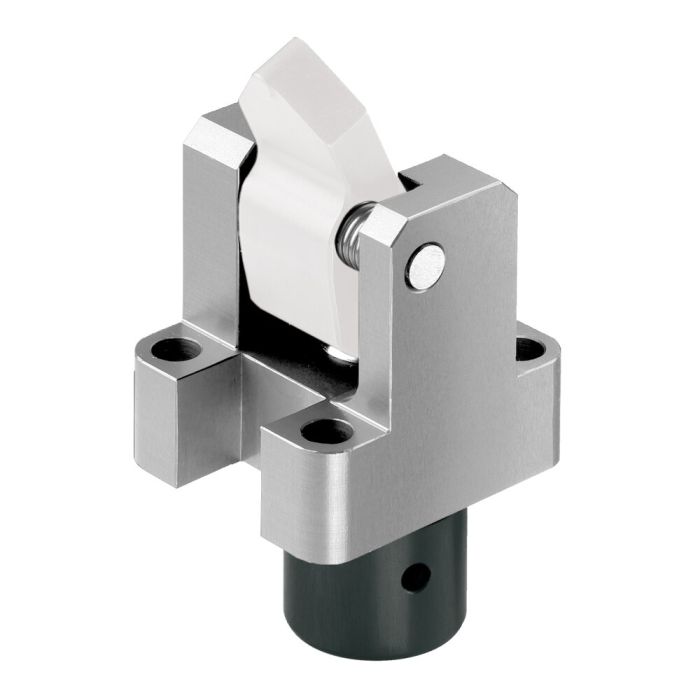

Bride verticale
Description:
Corps en acier, nickelé chimiquement. Tige de piston nitrurée. Joint racleur sur la tige de piston. Ressort de rappel intégré. Fourni avec l‘axe de rotation de la bride mais sans bras de serrage. Alimentation hydraulique par forage.
Utilisation:
Ces brides verticales trouvent leur application lorsque la zone de bridage sur la pièce est réduite à une cavité, ou lorsque l'espace disponible est très limité.
Caractéristiques:
Faible encombrement et intervalles réduits pour disposition en série. Les bras de serrage peuvent être remplacés sans problème à l'état monté.
Remarque:
Les vis selon ISO 4762, classe de résistance 12.9, légèrement huilées, ne sont pas incluses dans la livraison.
Le vérin de serrage vertical permet lors du desserrage une pression de retenue max. de 3 bars, cette condition doit impérativement être prise en compte lors de l'utilisation de vannes de commande. Important : tenir compte de la coupe transversale de la conduite d'amenée.
| N° de commande | 322487 |
|---|---|
| Type de produit | Vérin de serrage vertical |
| Pression de service max. [bar] | 250 |
| Force de poussée max. [kN] | 12 |
| Type de commande | Simple effet |
Contenu Pimcore de synoa_downloadsnk_downloads_tab_top
| Domaine | Langue | Nom de fichier | Type | Taille du fichier |
|---|
Contenu Pimcore de synoa_downloadsnk_downloads_tab_bottom
- Bras de serrage en acier Nr. 322693 Pour bride verticale 6958AU et 6958AT, levier de charge 24 mm, max. force de serrage 8,2 kN
- Bras de serrage en acier Nr. 322735 Pour bride verticale 6958AU et 6958AT, levier de charge 40 mm, max. force de serrage 4,9 kN
- Ébauche de bras de serrage en acier Nr. 322750 Pour bride verticale 6958AU et 6958AT, levier de charge 44 mm
- Bras de serrage en aluminium Nr. 322792 Pour bride verticale 6958AU et 6958AT, levier de charge 24 mm, max. force de serrage 2,6 kN, pression de service max. 100 bar
- Ébauche de bras de serrage en aluminium Nr. 322859 Pour bride verticale 6958AU et 6958AT, levier de charge 44 mm, pression de service max. 100 bar
- Bride verticale Nr. 322503 Pression de service max. 250 bar, max. poussée du piston 12 kN, simple effet
- Bride verticale Nr. 326371 Pression de service max. 250 bar, max. poussée du piston 12,2 kN, double effet
- Bride verticale Nr. 326397 Pression de service max. 250 bar, max. poussée du piston 12,2 kN, double effet
