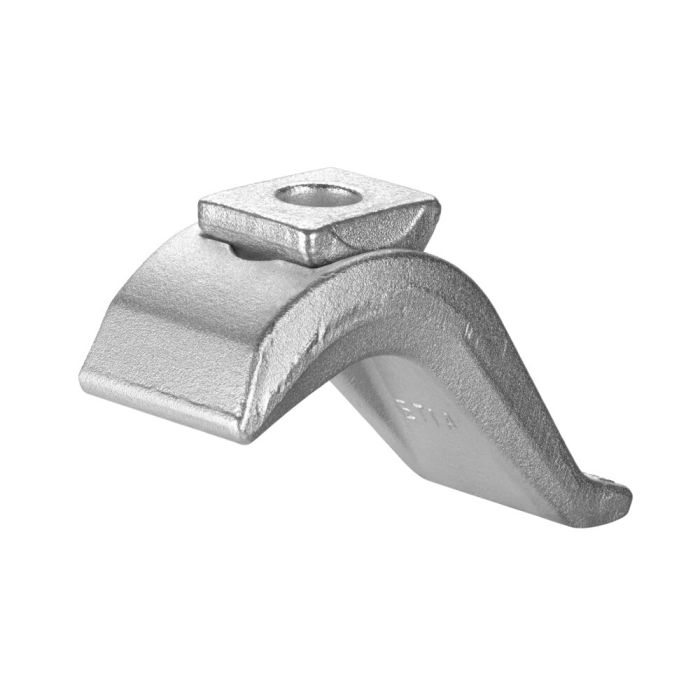

Brides de serrage à hauteur réglables
Modèle 17, pour vis de serrage M12/M14/M16, hauteur de serrage 0-75 mm
N° de commande
71522
Utilisation:
La bride de serrage à hauteur réglable permet le positionnement en différentes hauteurs de serrage sans cales supplémentaires, et ne nécessite que peu de place sur la table de la machine. Elle est conçue pour supporter de très grandes charges et est surtout adaptée pour le bridage d'outils de poinçonnage ou d'estampage.
Remarque:
Éléments de fixation correspondants: Vis de serrage DIN 787, rondelles DIN 6340 et écrous DIN 6330B.
| N° de commande | 71522 |
|---|---|
| Vis de serrage | Sans vis de serrage |
| Vis de serrage métrique [M] | 12, 14, 16 |
| Hauteur de bridage min. [mm] | 0 |
| Hauteur de bridage max. [mm] | 75 |
