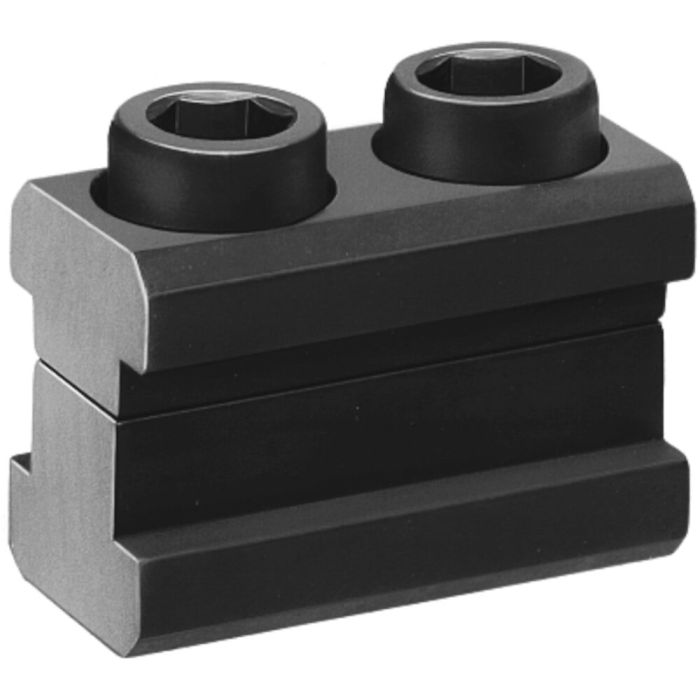

Butées pour rainures

Rainure 24 mm, largeur 40 mm, longueur 80 mm

N° de commande

73874

N° de commande	Rainure	A	b	D	H	k	L1	L2	L3	Poids [g]
73817	12	11,7	18	M8	12	7	36	9,0	18	100
73825	14	13,7	22	M8	12	8	44	11,0	22	140
73833	16	15,7	25	M12	15	9	50	12,5	25	240
73841	18	17,7	28	M12	16	10	56	14,0	28	340
73858	20	19,7	32	M16	19	12	64	16,0	32	520
73866	22	21,7	35	M16	21	14	70	17,5	35	720
73874	24	23,7	40	M20	23	16	80	20,0	40	880
73882	28	27,7	44	M20	24	18	88	22,0	44	1460

Utilisation:
Peut servir de butée longitudinale ou transversale. Pour le serrage de pièce basses sur la table.
