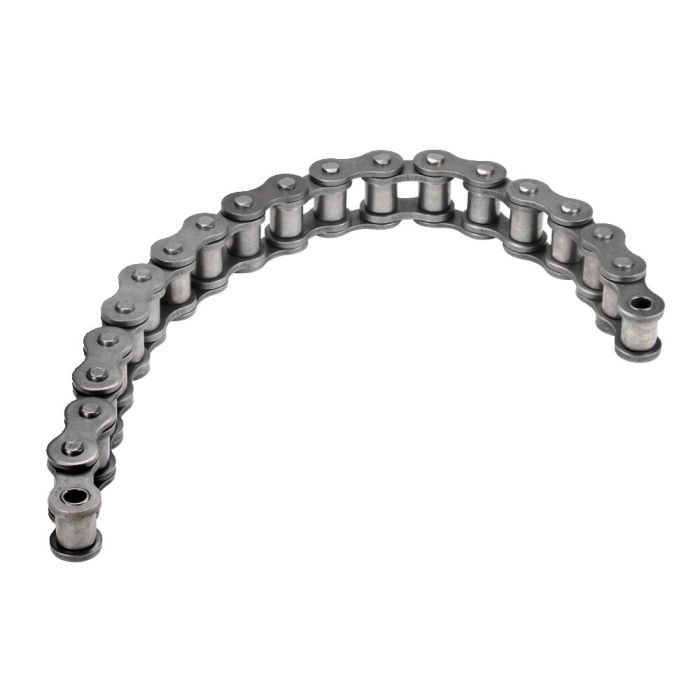

Chaîne à rouleaux

Modèle 20, diamètre nominal 1000

N° de commande

376673

Variantes de produits

N° de commande	Modèle	Diamètre nominal	L	b2	B3	N	P	Force de serrage max. accessible [kN]	Poids [g]
374736	12	125	111	20	13	15	15,875	15	114
374744	12	250	238	20	13	15	15,875	15	228
374751	12	500	492	20	13	15	15,875	15	455
374769	12	1000	1000	20	13	15	15,875	15	910
374777	16	125	127	23	25	21	25,4	40	335
374785	16	250	229	23	25	21	25,4	40	670
374793	16	500	483	23	25	21	25,4	40	1340
374801	16	1000	991	23	25	21	25,4	40	2680
376673	20	1000	984	44	29	26	31,75	75	3720
376699	20	1500	1492	44	29	26	31,75	75	5580
376715	20	2000	2000	44	29	26	31,75	75	7440
376723	24	1000	1028	54	38	33	38,1	120	7050
376749	24	1500	1485	54	38	33	38,1	120	10575
376764	24	2000	2019	54	38	33	38,1	120	14100

Détails

Utilisation:
Les différentes longueurs de chaîne peuvent être assemblées selon les besoins au moyen de maillons rapides (réf. 6540V). Si nécessaire, la chaîne peut également être raccourcie à une longueur quelconque.

Avantages:
- Allongement et raccourcissement sans problème de la chaîne à la longueur souhaitée
- possibilité d'utilisation bilatérale au moyen d'un étrier d'accrochage ou d'un élément de serrage
- résistance aux variations de température et à l'encrassement
- les chaînes sont pré-tendues, la dilatation des chaînes est donc réduite.

Sur demande:
Possibilité de livraison de longueurs spéciales!

Spécifications techniques
