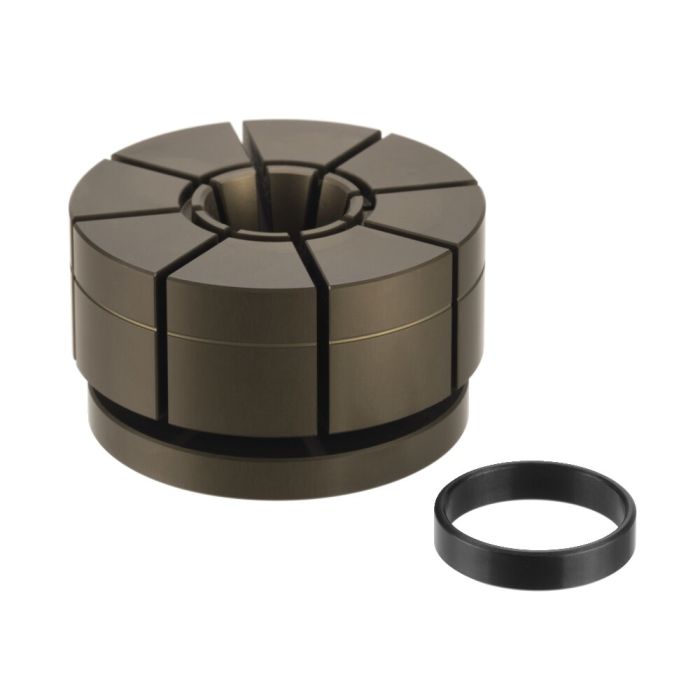

Chapeau de pince de serrage pour bridage intérieur

Description:
Les chapeaux de pince de serrage sont toujours fournis avec un anneau de blocage.

Utilisation:
Le chapeau de pince de serrage est fixé sur l’élément de base 6375M au moyen du kit de fixation 6375BI (respecter le couple de serrage spécifié). Le chapeau de pince de serrage doit être bridé avec l’anneau de blocage pour l’intégration du contour de la pièce à usiner. Le contour de la pièce à usiner est ensuite fraisé dans le chapeau de pince de serrage avec une profondeur minimale de fixation de 10 mm. L’anneau de blocage est ensuite retiré et la pièce à usiner peut être bridée. Pour intégrer de nouveaux contours de pièces à usiner, le chapeau de pince de serrage peut être fraisé jusqu’à un diamètre (D1).

Remarque:
Le chapeau de pince de serrage doit toujours être bridé avec une pièce à usiner ou un anneau de blocage. Pour corriger le jeu vertical entre le chapeau de pince de serrage et l’élément de base, une légère précontrainte doit être appliquée en actionnant la vis de serrage après avoir inséré la pièce à usiner.

Avantages:
- Bridage de perçages pour trous borgnes et de perçages traversants
- Bridage de pièces à usiner filigranes et à paroi fine
- La force de serrage appliquée radialement et uniformément sur la pièce à usiner permet un bridage sans déformation
- Intégration multiple possible de différents contours de pièces
