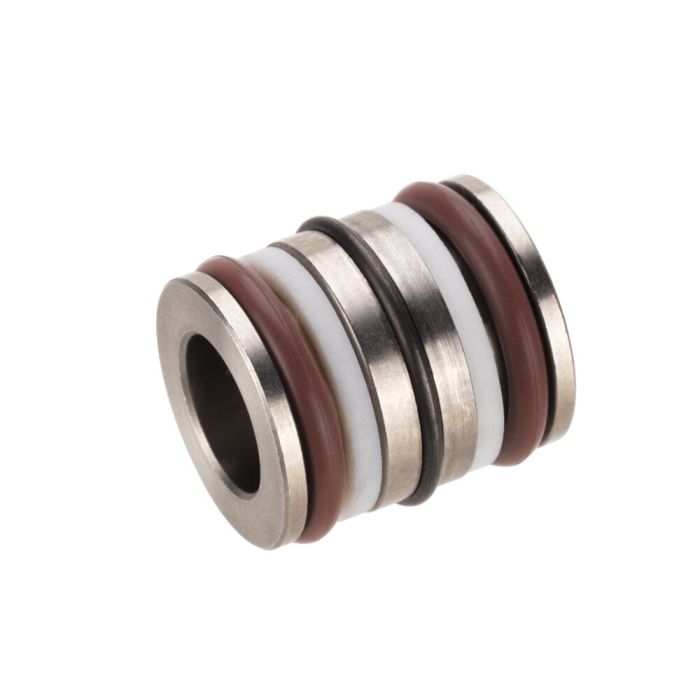

Connecteur enfichable
Pression de service max. 500 bar, Ø nominal 12
N° de commande
554419
Description:
Corps en acier inoxydable, joints en FKM.
Utilisation:
Pour la liaison de deux composants sur une courte distance sans utiliser de raccord à vis.
Ils sont conçus pour le raccordement de l'huile sous pression sans conduite ni raccord à vis.
Remarque:
La force hydraulique axiale doit être absorbée de l'extérieur par blocage de force ou mécanique.
La force doit être déterminée avec la formule pour la force de séparation F [N] = facteur x p [bar] (par ex. pour NW3 : F= 5 x p).
Sur demande:
Dimensions spéciales sur demande.
| N° de commande | 554419 |
|---|---|
| Pression de service max. [bar] | 500 |
| Type | Connecteur enfichable |
| Diamètre nominal | 12 |
