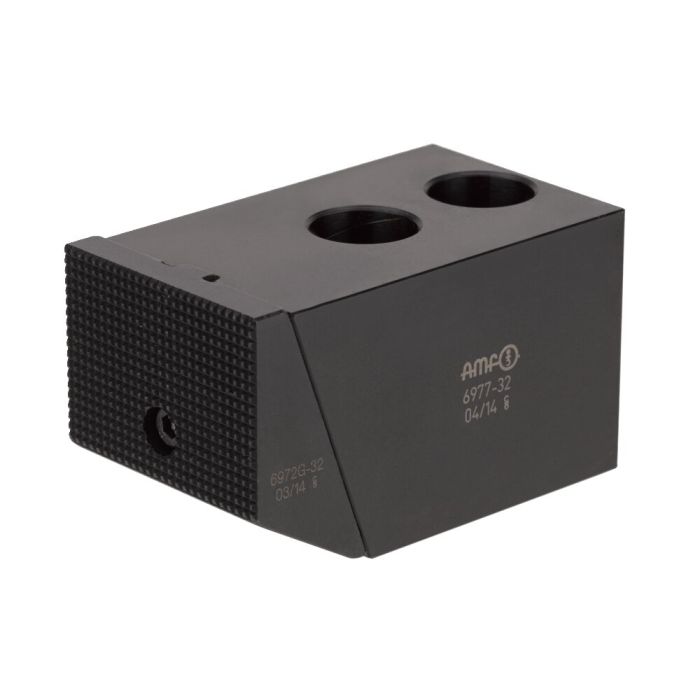

Contre-crampon mécanique

Description:
Corps de base en acier de traitement, bruni. Le mors de serrage peut s'échanger. Version standard avec mors strié et trempé. Complet avec deux vis de fixation selon ISO.

Utilisation:
Comme butée fixe en face d'un crampon plaqueur mécanique ou hydraulique. La pièce à usiner est ainsi plaquée fortement de chaque côté sur ses appuis.

Caractéristiques:
Sous l'effort de serrage, le mors rapporté glisse jusqu'à sa butée et entraîne la pièce en butée sur ses appuis. Positionnement possible dans le sens transversal ou longitudinal des rainures de la table machine. La liaison contre crampon et mors plaqueur est obtenue par un tampon en caoutchouc, assurant un glissement sans jeu.

Remarque:
La course maximale de placage du mors de serrage ne doit pas dépasser la valeur G. L'alésage ØD peut être utilisé pour l'étayage supplémentaire ou le positionnement.
