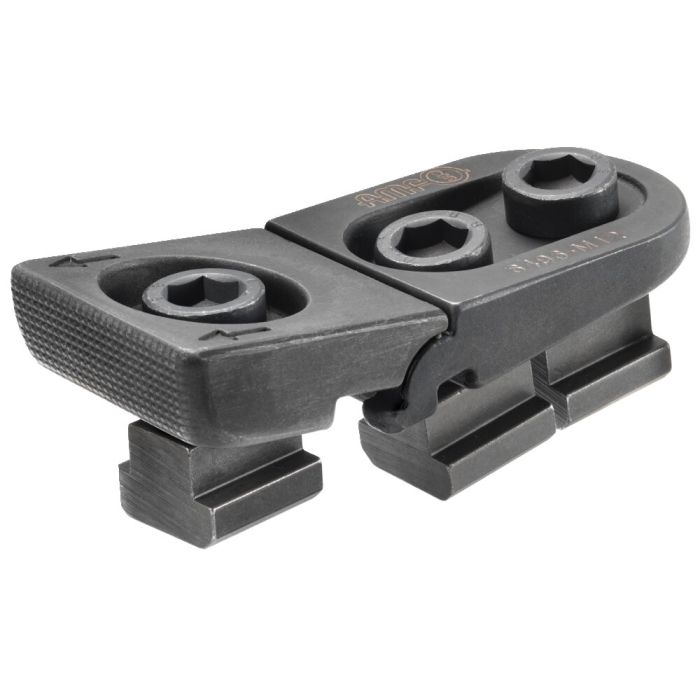

Crampons plaqueurs
Utilisation:
1. Positionner la pièce.
2. Placer le crampon au contact de la pièce.
3. Serrer les vis de fixation du crampon.
4. Le serrage de la pièce s'effectue par la vis avant du crampon.
Remarque:
- Pour réduire l'usure des vis de fixation, nous recommandons l'utilisation de la graisse pour vis AMF 6339. Elle présente une association synergétique de lubrifiants solides particulièrement efficaces, résiste à la chaleur et est lavable.
- N'utilisez que le kit de fixation AMF correspondant 6496BF.
Avantages:
- Pour serrer les pièces très plates
- Bridage latéral de pièces pour procéder à l'usinage complet de surfaces sans contour critique
- Possibilité d'utilisation à l'horizontale et à la verticale.
| N° de commande | 374173 |
|---|---|
| Type de produit | Crampons plaqueurs pour rainures en T |
| Rainure [mm] | 18 |
Contenu Pimcore de synoa_downloadsnk_downloads_tab_top
| Domaine | Langue | Nom de fichier | Type | Taille du fichier |
|---|
Contenu Pimcore de synoa_downloadsnk_downloads_tab_bottom
- Bride à rainure Nr. 374132 Modèle 16, rainure 18 mm, force de serrage max. horizontale 10 kN, max. force de plaquage 5 kN
