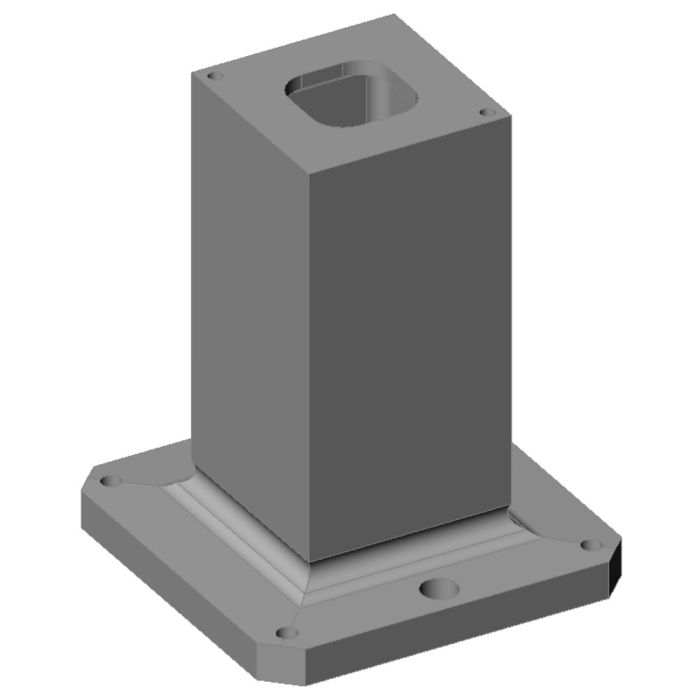

Cube de bridage fonte

Faces verticales ébauchées, modèle 250x520 mm

N° de commande

302455

Variantes de produits

N° de commande	Modèle	Tolérance C	Equerrage C	Poids [kg]
302448	200x450-001	1	0,5	105
302455	250x520-001	1	0,5	145
302463	300x630-001	1	0,5	235
302471	400x800-001	1	0,5	490

N° de commande	A	C	G	J	k	L1	Øp	ØS	U1	U2
302448	360	202	35	20	450	150	20	13	150	-
302455	360	252	35	20	520	150	20	13	150	-
302463	460	302	35	20	630	200	20	13	200	-
302471	680	402	45	25	800	300	25	17	300	100

Détails

Caractéristiques:
Matériau: GG25 Trou d'alignement et trou central: avec douilles trempées suivant DIN 179 Embase: avec perçages de fixation suivant plan et standard machine suivant DIN 55201

Remarque:
Version spéciale: embase et faces réalisées suivant votre demande.

Spécifications techniques

Plus d’information
N° de commande	302455
Equerrage C	0,5
Tolérance C	1
