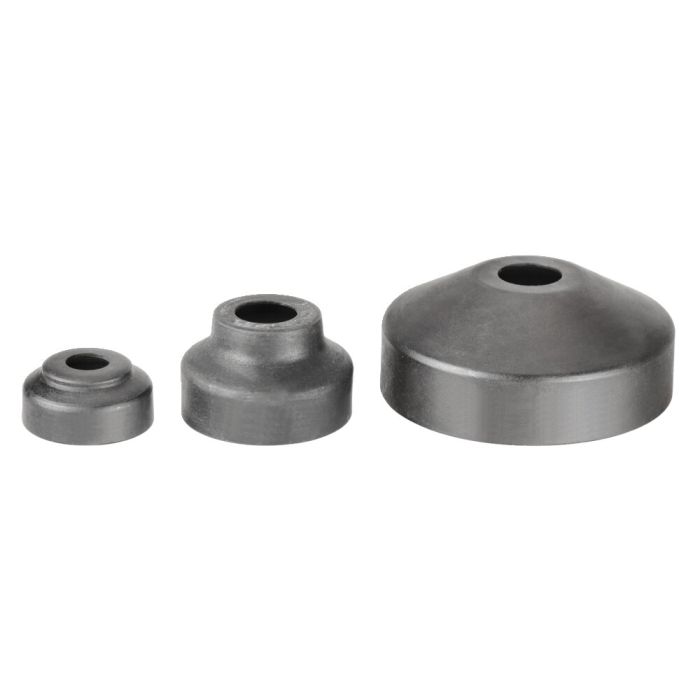

Déflecteur
Pour rainure 6964H-17-1, 6964H-17-3
N° de commande
326561
Utilisation:
Pour la protection contre la pénétration de copeaux et de projections de liquides de coupe.
Remarque:
Utilisation uniquement avec élément d’appui hydraulique. Attention à la position de montage !
Ne convient pas pour des éléments d’appui avec extraction de la pression de retenue 6964HS.
En cas de protection contre les projections 6964H-11-20, il faut veiller à ce que la course soit inférieure à 9 mm.
| N° de commande | 326561 |
|---|---|
| Pression de service max. [bar] | 350 |
| Force d‘appui max. [kN] | 35.6 |
| Course [mm] | 15.8 |
| Fixation | À visser, Forme de bride |
| Positionnement | Hydraulique |
Si vous ne trouvez pas un téléchargement, veuillez nous écrire via notre formulaire de contact.
| Domaine | Langue | Nom de fichier | Type | Taille du fichier |
|---|
Pour les téléchargements généraux, tels que les catalogues et brochures, veuillez cliquer ici.
Accessoires adaptés
- Vérin d'appui, cartouche à visser Nr. 165241 Force d'appui max. 17 kN, course 12,5 mm, avance du piston par ressort, sortie hydraulique, filetage M60x1,5
- Vérin d'appui, flasqué Nr. 325878 Force d'appui max. 17 kN, course 12,5 mm, avance du piston par ressort, sortie hydraulique
