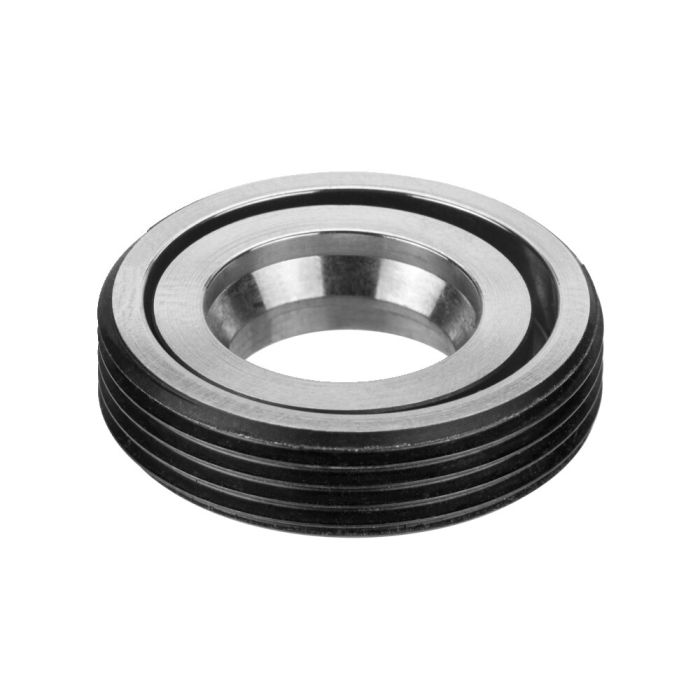

Douille de serrage de compensation
Utilisation:
La pince de serrage de compensation se déplace de manière radiale et est utilisée lorsque d’importantes tolérances de jeu entre les pinces de serrage doivent être compensées. La pince de serrage de compensation possède un filetage externe et peut, par exemple, être vissée directement dans des outils ou des pièces à usiner.
Réf. 559093 : convient à tous les modules de taille 250 et 251
Réf. 559371 : convient à tous les modules de taille 260
Réf. 569373 : convient à tous les modules de taille 270
Remarque:
La pince de serrage a uniquement une fonction de retenue et n’absorbe aucune charge latérale.
Les outils de montage adaptés sont disponibles sous la référence 6214ZMW.
Sur demande:
- Croquis de montage
| N° de commande | 569371 |
|---|---|
| Type de produit | Pince de serrage |
| Mode de fonctionnement | Pneumatique |
| Taille du module de serrage | 260 |
