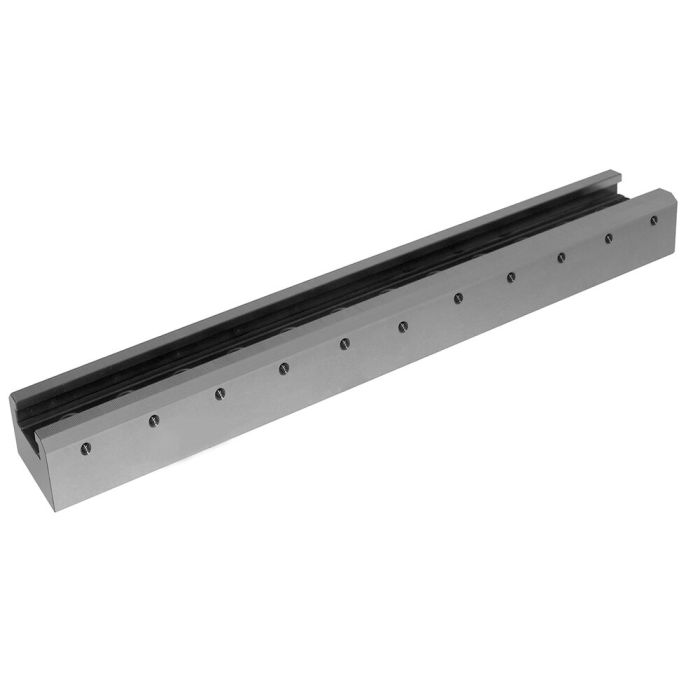

Elément de base

Largeur de mors 50 mm, longueur 250 mm

N° de commande

304873

N° de commande	Modèle	Longueur [mm]	Force de serrage [kN]	Poids [kg]
304873	50-250-040	250	12	3,3
304899	50-500-040	500	12	6,6
304923	50-320-040	320	12	4,2
304964	50-700-040	700	12	9,3

N° de commande	A	b	C	D	ØE F7	F	Øg	H	H1	ØI	k	L	N H7	R	S	T
304873	250	60	40	120	16	10	13	12,5	12,5	19	65	25	18	40	58	16
304899	500	60	40	360	16	10	13	12,5	12,5	19	70	30	18	40	58	21
304923	320	60	40	200	16	10	13	12,5	12,5	19	60	20	18	40	58	11
304964	700	60	40	400	16	10	13	12,5	12,5	19	150	30	18	40	58	101

CAD

Si vous ne trouvez pas un téléchargement, veuillez nous écrire via notre formulaire de contact.

Domaine	Langue	Nom de fichier	Type	Taille du fichier

Pour les téléchargements généraux, tels que les catalogues et brochures, veuillez cliquer ici.
