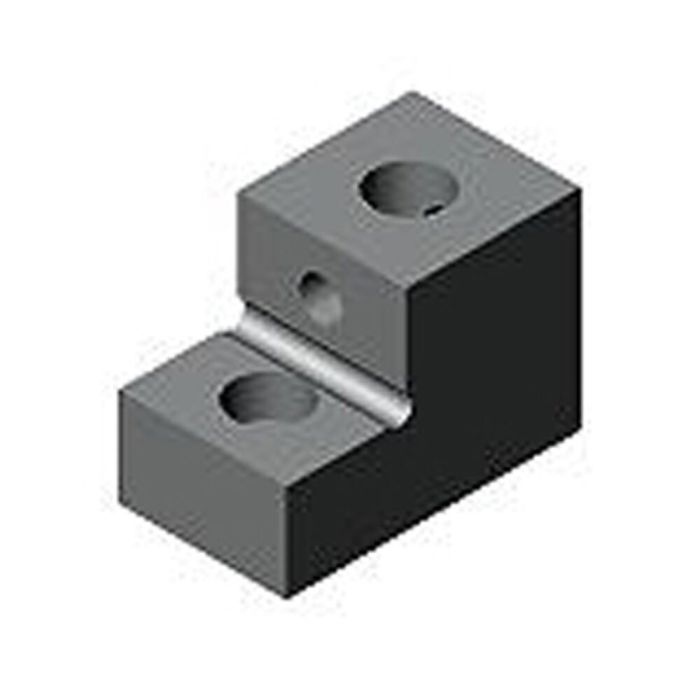

Elément de butée

Cote de référence 1 25 mm, cote de référence 2 50 mm, ⌀ forage 16 mm, grille 40 mm

N° de commande

88781

N° de commande	N° d'article	Cote de référence A1 ±0,01	Cote de référence A2 ±0,01	ØD F7	R ±0,01	Poids [g]
88781	6363-12-067	25	50	16	40	1005
88799	6363-16-067	30	60	22	50	1910

N° de commande	b	E	F	H1	H2	H3	L	L1	L2	m	ØS	ØS1	ØS2
88781	39	10	16	45	60	28	84	19	19,5	M12	13	20	12,5
88799	48	13	22	60	80	38	99	19	24	M16	17	26	16,5

Plus d’information
N° de commande	88781

CAD

Si vous ne trouvez pas un téléchargement, veuillez nous écrire via notre formulaire de contact.

Domaine	Langue	Nom de fichier	Type	Taille du fichier

Pour les téléchargements généraux, tels que les catalogues et brochures, veuillez cliquer ici.
