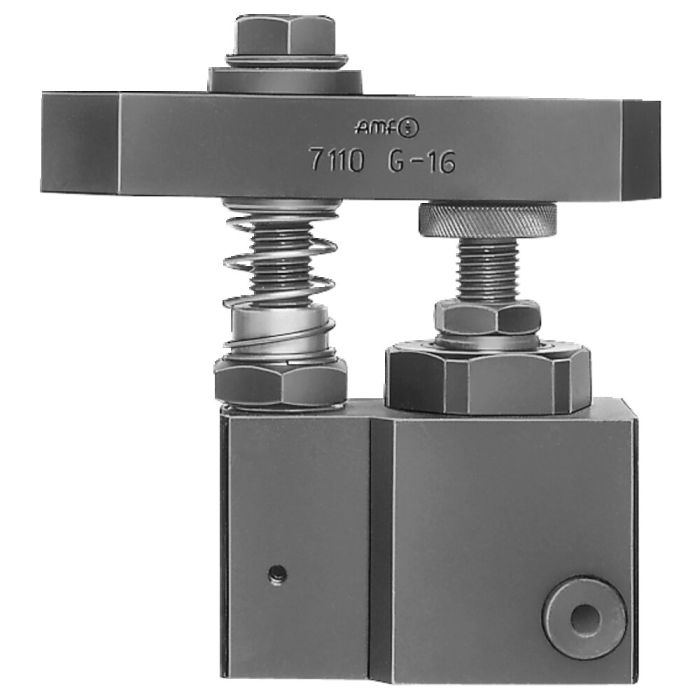

Elément de serrage, hydraulique

Hauteur 95-128 mm (Typ 16), force de serrage max. 30 kN*, course 7 mm

N° de commande

65953

Variantes de produits

N° de commande	N° d'article	Hauteur de serrage H min. [mm]	Hauteur de serrage H max. [mm]	Force de serrage à 400 bars [kN]	Course [mm]	Vol. [cm³]	Surface active du piston [cm²]	Force ressort min. [N]	Poids [g]
65953	7110H-16	95	128	30*	8	6,1	7,7	300	3200
65979	7110H-12	83	110	15*	7	2,8	3,9	155	1900

N° de commande	A	b	B1	C	E	F	G	H1	I	k	L	N	O	P	R	SW1	SW2	T
65953	60	50	30	102	142	30	M16	44	16	7,5-45,5	52	13	11	14	R1/4	24	32	17
65979	57	40	25	86	110	20	M12	31	14	4-32	41	10	9	13	R1/4	19	24	16

Détails

Remarque:
Avec les vérins à simple effet, du liquide risque d'être aspiré. Protéger les vérins des projections directes de liquides de coupe et de refroidissement. Le reniflard en bronze fritté intégré doit donc être monté à un emplacement adapté ou protégé par un cache de protection.

*Force de serrage maxi pour rapport des leviers 1:1.
