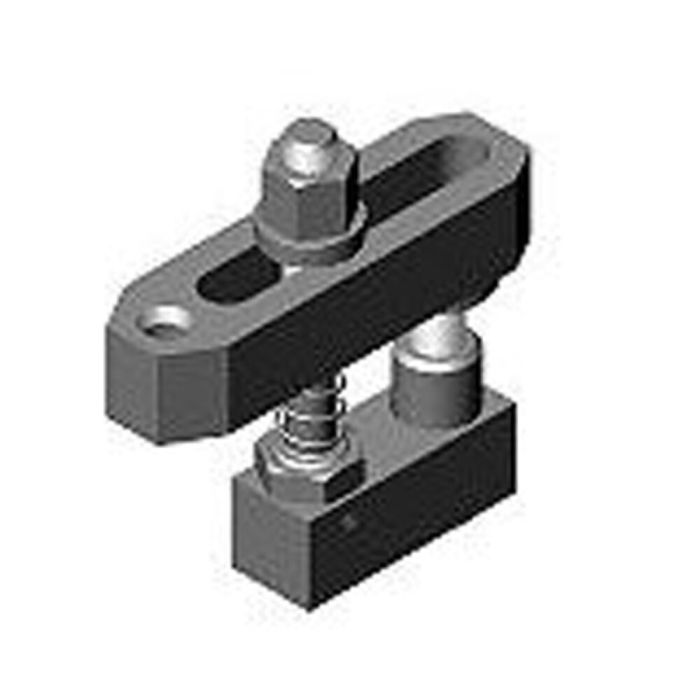

Elément de serrage, mécanique

Plage de serrage 48-78 mm (Type 12)

N° de commande

79319

N° de commande	N° d'article	A x B x C	B1	E	F	G	H	Poids [g]
77669	7110M-16-1	30x30x78	40	142	30	M16	60-96	1650
79319	7110M-12-1	25x25x65	30	110	20	M12	48-78	800
88443	7110M-20-1	40x40x120	50	200	40	M20	80-128	4100

N° de commande	H1	I	k	L	N	SW1	SW2
77669	145	14	9-50	50	13	24	27
79319	112	12,5	5-35	40	10	19	22
88443	203	20	12-60	80	17	30	36

Remarque:
Accessoires: N° 7110GL, 7110K, 7110D/DM, 7110DS, 7110DK/DF, 7110DH/DI et 7110DV.
