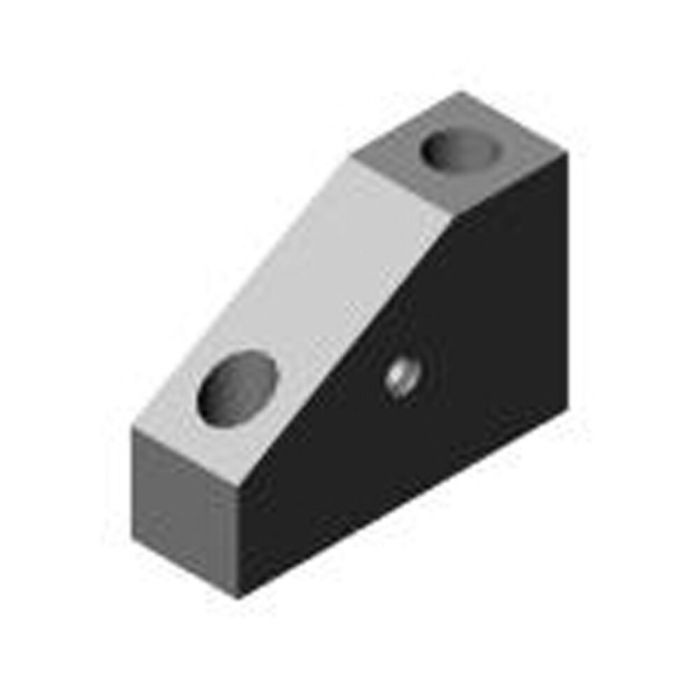

Elément prismatique 120°

Hauteurs d'appui 72,17 mm, ⌀ forage 22 mm, grille 2x50 mm

N° de commande

79178

N° de commande	N° d'article	ØD F7	Hauteurs d'appui (D1=50) H±0,01	2R ±0,01	Poids [g]
79178	6363-16-043-1	22	72,17	100	3700
87544	6363-12-043-1	16	63,51	80	1940

N° de commande	b	B1	E	F	H2	H3	L	L1	L2	L3	m	ØS	ØS1
79178	48	24	13	30	100	44	148	24	50	50	M16	17	26
87544	38	19	10	25	80	35	118	19	40	40	M12	13	20

Remarque:
Veuillez observer à ce sujet notre jeu de chaînes de bridage n° 6540.

Plus d’information
N° de commande	79178
