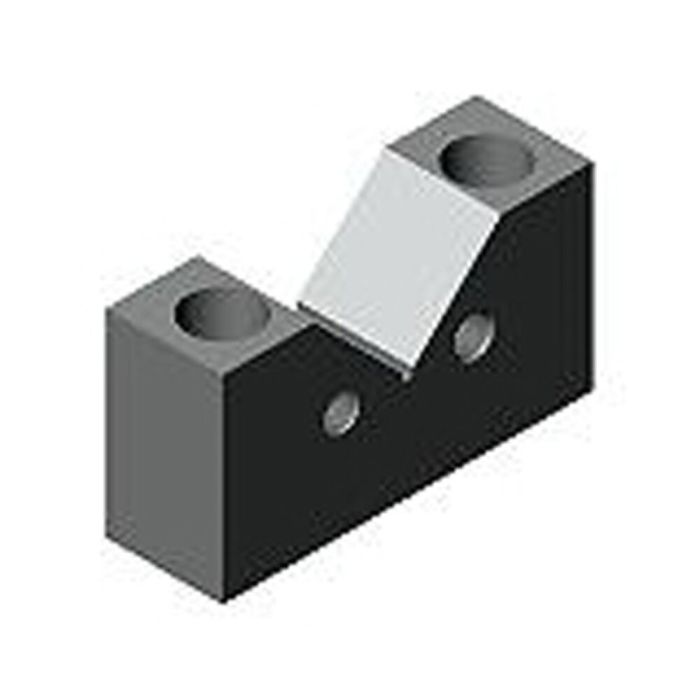

Elément vé 90°

Hauteurs d'appui D1/2xracine(2)+31,37 mm, ⌀ forage 16 mm, grille 2x40 mm

N° de commande

79145

N° de commande	N° d'article	ØD F7	Hauteurs d'appui H ±0,01	2R ±0,01	Poids [g]
79145	6363-12-040	16	D1/√(2)+31,37	80	1300
79152	6363-16-040	22	D1/√(2)+39,65	100	2800

N° de commande	b	B1	D1	E	F	H2	L	L2	L3	m	ØS	ØS1
79145	34	19	8-80	10	44	60	110	40	30	M12	13	20
79152	44	24	10-100	13	54	75	140	50	40	M16	17	26

Remarque:
Veuillez observer à ce sujet notre jeu de chaînes de bridage n° 6540.
