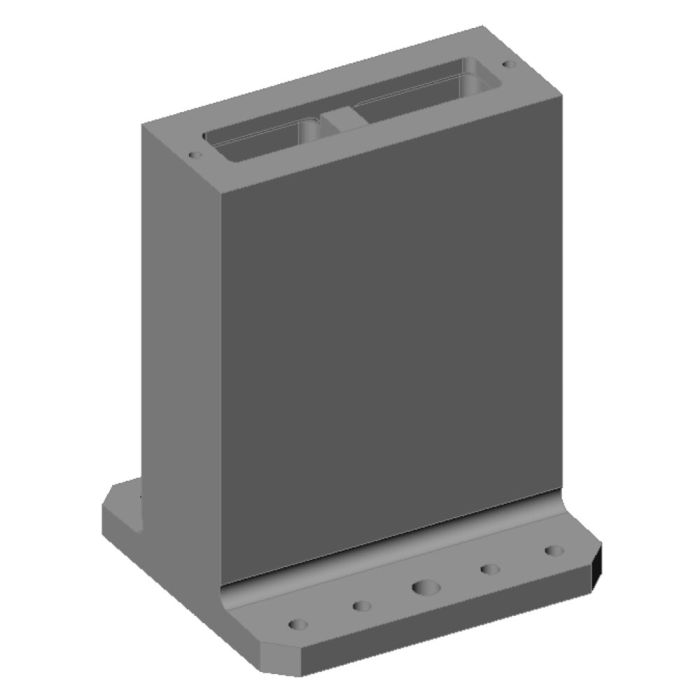

Equere de bridage fonte

Faces verticales ébauchées, modèle 400x520 mm

N° de commande

302364

Variantes de produits

N° de commande	Modèle	Tolérance C	Equerrage C	Poids [kg]
302364	400x520-001	1	0,5	160
302372	500x630-001	1	0,5	260
302380	630x800-001	1	0,5	450

N° de commande	A	b	C	G	J	k	L1	L3	Øp	ØS	t1	U1	U2
302364	400	380	162	35	30	520	150	150	20	13	150	150	-
302372	500	460	202	35	40	630	200	200	20	13	200	200	100
302380	630	500	252	45	60	800	200	200	25	17	200	200	100

Détails

Caractéristiques:
Matériau: GG25 Trou d'alignement et trou central: avec douilles trempées suivant DIN 179 Embase: avec perçages de fixation suivant plan et standard machine suivant DIN 55201

Remarque:
Version spéciale: embase et faces réalisées suivant votre demande.

Spécifications techniques

Plus d’information
N° de commande	302364
Equerrage C	0,5
Tolérance C	1
