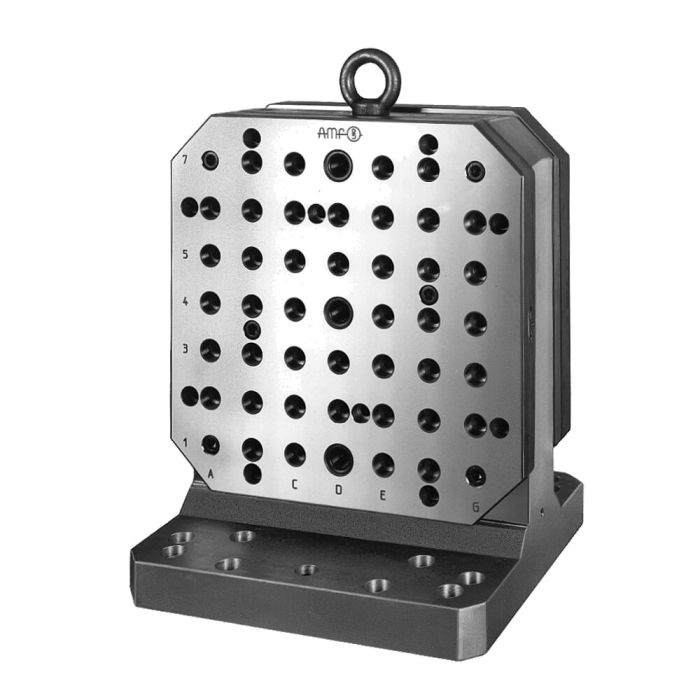

Equerre
Caractéristiques:
Filetage de serrage (M): M16 Écart grille (R): 50 mm ± 0,01 mm Trou grille (D): Ø 22F7 Trou grille (E): 13 mm Perpendicularité: 0,01/100 mm Faces verticales: façonnées après nitruration Dureté (palette): 700-100 HV1 nitruration au plasma Matériau: corps de base: fonte d'aluminium Palette: acier cémenté Trou d'alignement et trou central: avec douilles trempées suivant DIN 179 pour surface verticale et embase Embase: avec perçages de fixation suivant tableau ou plan et standard machine suivant DIN 55201 Contour (palettes): découpe/sciage à l'autogène Palette montée: suivant tableau
Remarque:
Pour l'équerre N° 6362D-** la tolérance de perpendicularité est déterminée par la tolérance de l'équerre N° 6362B (corps de base) et la tolérance de parallélisme de la palette.
| N° de commande | 87502 |
|---|
