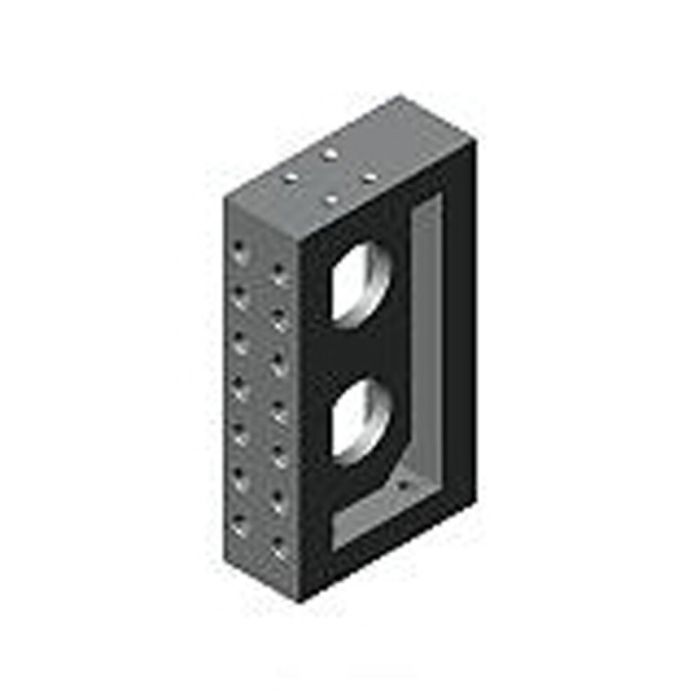

Equerre, double rangée de perçages

Cote de référence 1 50 mm, cote de référence 2 130 mm, modèle 180x78x320 mm, ⌀ forage 16 mm, grille 40 mm

N° de commande

88765

N° de commande	N° d'article	Cote de référence A1 ±0,01	Cote de référence A2 ±0,01	ØD F7	R ±0,01	Equerrage	Poids [kg]
88765	6363-12-064	50	130	16	40	0,015	20
88773	6363-16-064	55	155	22	50	0,02	32

N° de commande	b	E	E1	F	H	L	L1	L2	L3	m	ØS	T	U	U1
88765	78	12	10	30	320	180	50	19,5	40	M12	13	35	110	260
88773	98	13	13	35	400	210	55	24,0	50	M16	17	35	140	330

Plus d’information
N° de commande	88765
