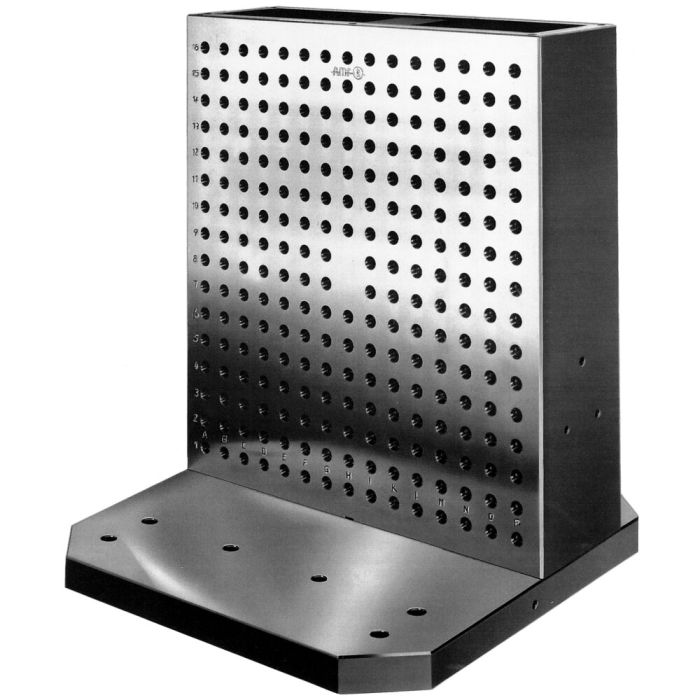

Equerre, simple
Filetage de serrage M16, grille 50 mm, modèle 800x920 mm
N° de commande
88211
Caractéristiques:
Filetage de serrage (M): M16 Écart grille (R): 50 mm ± 0,01 mm Trou grille (D): Ø 22F7 Trou grille (E) : 13 mm Perpendicularité: 0,01/200 mm Face verticale: façonnée après nitruration Dureté: 700-100 HV1 Matériau: acier cémenté Trou d'alignement et trou central: avec douilles trempées suivant DIN 179 pour embase Embase: avec perçages de fixation suivant tableau ou plan et standard machine suivant DIN 55201
| N° de commande | 88211 |
|---|
